O que você deve considerar ao selecionar placas de aquecimento cerâmicas para equipamentos industriais?

1. Comece com os requisitos reais de aquecimento

Antes de escolher um elemento de aquecimento, defina a tarefa térmica que ele deverá desempenhar. Um componente projetado para aquecer uma pequena ferramenta de metal pode enfrentar requisitos muito diferentes daqueles usados ​​para aquecer água, manter a temperatura de um laboratório ou aquecer uma superfície ampla. A aplicação pretendida determina a área de aquecimento necessária, a entrada de energia, a faixa de temperatura, o tempo de resposta e o arranjo mecânico.

É útil distinguir entre a temperatura do elemento de aquecimento e a temperatura necessária na superfície de trabalho. Esses valores podem diferir substancialmente porque o calor deve passar através de interfaces de contato, invólucros, líquidos, entreferros ou outros materiais antes de atingir o alvo.

Defina o perfil operacional

Descreva como o equipamento será usado durante um ciclo operacional normal. A operação contínua, ciclos curtos e repetidos de aquecimento, ativação intermitente e partidas a frio frequentes impõem diferentes demandas ao elemento e à estrutura circundante. A temperatura ambiente esperada e o resfriamento disponível também influenciam a condição operacional final.

• Temperatura alvo:Identifique a temperatura necessária na peça de trabalho, fluido ou superfície de contato, em vez de confiar apenas na classificação máxima do aquecedor.
• Requisitos de aquecimento:Estabeleça a rapidez com que o sistema deve atingir sua faixa operacional após uma partida a frio.
• Ciclo de trabalho:Registre a duração e a frequência dos períodos de aquecimento, incluindo pausas entre os ciclos.
• Carga térmica:Considere a massa do objeto aquecido, as perdas de calor e qualquer material recebido que deva ser aquecido.
• Limitações físicas:Defina o espaço de instalação disponível, peso permitido, alimentação elétrica e disposição de montagem.

Esses requisitos fornecem uma base prática para comparar projetos. Sem eles, uma temperatura máxima elevada ou uma classificação de potência elevada por si só não podem estabelecer se um componente de aquecimento é apropriado para a aplicação.

Como funcionam os componentes de aquecimento cerâmicos

Um conjunto de aquecimento cerâmico típico combina um elemento eletricamente resistivo com um corpo ou substrato cerâmico. Quando a corrente elétrica passa pelo material resistivo, a energia elétrica é convertida em calor. O calor resultante viaja através do componente e para a estrutura circundante ou alvo pretendido.

A construção real varia de acordo com o projeto. Alguns produtos utilizam um padrão de resistência impresso integrado a um substrato cerâmico, enquanto outras arquiteturas de aquecedores cerâmicos utilizam diferentes materiais de resistência ou arranjos de elementos. A combinação de materiais, processo de fabricação e condições operacionais pretendidas devem ser confirmadas para o modelo específico.

O elemento de resistência gera calor

O elemento resistivo é central para a função de aquecimento. Sua resistência elétrica, geometria e disposição de conexão influenciam a forma como o calor é gerado e distribuído. Diferenças locais no padrão de resistência podem criar variações de temperatura em toda a superfície ativa, de modo que o layout do elemento é tão importante quanto a potência nominal geral.

A estrutura cerâmica suporta o elemento

O substrato cerâmico mantém a estrutura resistiva na configuração pretendida e contribui para o comportamento térmico e elétrico do componente. Projetos à base de alumina, por exemplo, podem combinar propriedades térmicas úteis com isolamento elétrico. Contudo, a composição e a construção da cerâmica variam entre os produtos, e as propriedades de um tipo não devem ser automaticamente atribuídas a outro.

O calor deve viajar até o alvo

Mesmo quando o elemento produz calor suficiente, o mau contato térmico pode retardar a resposta do sistema ou criar temperaturas irregulares. O caminho do elemento de aquecimento até o alvo inclui o corpo cerâmico, a interface de montagem, qualquer camada intermediária e o próprio objeto aquecido.

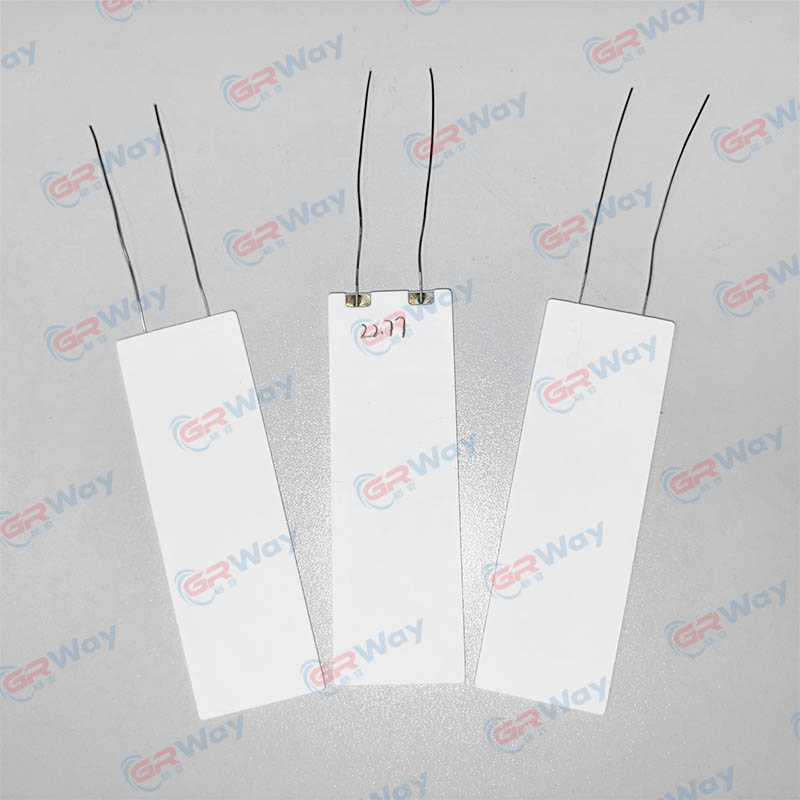

Por esta razão,Placas de aquecimento de cerâmicadeve ser considerado como parte de uma montagem térmica completa. O contato superficial, a pressão de fixação quando aplicável, o isolamento circundante e a dissipação de calor das peças adjacentes influenciam o desempenho real do sistema.

3. Avalie os materiais e suas propriedades térmicas

A seleção do material influencia a condutividade térmica, o isolamento elétrico, a resistência mecânica, a expansão térmica e a resistência ao ambiente operacional pretendido. A escolha correta depende do equilíbrio de propriedades exigidas pela aplicação, e não de uma única especificação de título.

Cerâmica de alumina

Alumina, ou óxido de alumínio, é usada em muitos componentes de aquecimento cerâmicos. O teor exato de alumina e a formulação variam de acordo com o grau. Alguns projetos de microaquecedores disponíveis especificam um corpo cerâmico com 95% de alumina, ilustrando por que a composição do material deve ser verificada em relação às especificações relevantes do produto, em vez de presumida em todos os aquecedores.

Para um componente à base de alumina, considerações importantes incluem condutividade térmica, condição mecânica, expansão térmica, consistência dimensional e isolamento elétrico nas condições pretendidas. Estas características afetam tanto o comportamento do aquecimento como a integração na montagem acabada.

Material de resistência e construção de substrato

O elemento de resistência e o substrato cerâmico desempenham funções diferentes. A página de um produto pode identificar tungstênio ou uma pasta condutora à base de molibdênio-manganês em um processo de fabricação específico, mas essa informação não estabelece que todo aquecedor cerâmico usa o mesmo condutor ou método de construção.

Ao avaliar um projeto, confirme a resistência do material, a composição do substrato, o método de conexão e o arranjo de fabricação com os dados específicos do modelo. Esses detalhes podem afetar os limites operacionais e a compatibilidade do elemento com o circuito pretendido e o invólucro mecânico.

Os dados dos materiais devem sempre ser interpretados como um conjunto de propriedades relacionadas. Uma cerâmica com condutividade térmica útil ainda pode exigir suporte mecânico cuidadoso, enquanto um excelente isolamento elétrico não elimina a necessidade de proteção apropriada do circuito e testes em nível de montagem.

4. Combine dimensões e geometria com o equipamento

A forma de um componente de aquecimento determina como ele se ajusta ao produto e como sua área ativa entra em contato com o alvo pretendido. As geometrias de placa, anel, disco, quadrada e retangular podem estar disponíveis em famílias de produtos específicas, mas as dimensões e formas disponíveis devem ser verificadas para o modelo em consideração.

Área ativa e distribuição de calor

Uma placa maior pode espalhar o calor por uma região mais ampla, mas uma superfície maior não garante automaticamente uma temperatura uniforme. A localização do elemento de resistência, o arranjo de montagem e as perdas de calor locais podem criar zonas quentes e frias mesmo quando as dimensões externas parecem adequadas.

Identifique qual área precisa ser aquecida e onde a carga térmica será concentrada. Se o alvo tiver um formato irregular ou fizer contato apenas em alguns pontos, avalie o perfil de temperatura resultante em vez de tratar a placa inteira como uma superfície igualmente ativa.

Espessura, folgas e pontos de montagem

A espessura afeta a embalagem do componente, a massa térmica e o caminho de transferência de calor. Um arranjo de montagem deve acomodar as dimensões do corpo cerâmico e a expansão dos materiais circundantes durante a operação. Folgas apertadas podem criar problemas de montagem, enquanto folgas excessivas podem reduzir o contato térmico onde a condução direta é necessária.

As dimensões e tolerâncias devem ser documentadas antes da finalização do alojamento ou montagem circundante. Um desenho dimensional, quando disponível, é particularmente útil para verificar furos de montagem, superfícies de contato, locais de conexão e espaço disponível para isolamento elétrico.

Confirme a compatibilidade mecânica

Os materiais cerâmicos podem ser fortes sob condições de carga adequadas, mas podem ser vulneráveis ​​a tensões concentradas, impactos ou fixação irregular. As superfícies de apoio devem, portanto, corresponder ao método de montagem pretendido. Evite presumir que um componente pode tolerar flexões ou cargas de instalação simplesmente porque funciona bem em temperaturas elevadas.

Parâmetros de desempenho a serem revisados

As especificações do produto tornam-se úteis quando comparadas com os requisitos estabelecidos para o equipamento. Vários parâmetros devem ser revisados ​​em conjunto porque cada um descreve um aspecto diferente do desempenho.

Temperatura operacional e temperatura máxima

A temperatura operacional normal e a temperatura operacional máxima não são intercambiáveis. Um componente pode ter um limite superior declarado que não se destina a representar a sua condição de funcionamento contínuo em todas as instalações. A dissipação de calor, a temperatura ambiente, a montagem, a entrada de energia e a carga térmica podem afetar a temperatura alcançável na prática.

Por exemplo, algumas especificações publicadas de microaquecedores identificam uma temperatura operacional regular de 200°C e uma temperatura operacional máxima de 500°C. Estes valores descrevem uma especificação específica de produto e não devem ser tratados como classificações universais para cada aquecedor cerâmico.

Tempo de aquecimento e resposta térmica

O tempo de aquecimento depende da massa térmica do aquecedor, da potência disponível, das condições de contato, das perdas de calor e da massa do alvo. Uma resposta rápida pode ser importante em equipamentos que operam em ciclos curtos, enquanto um sistema projetado para manter uma temperatura constante pode dar maior ênfase à estabilidade e à distribuição de calor.

Tensão nominal, potência e resistência

Os parâmetros elétricos devem corresponder à fonte de alimentação e ao circuito de controle pretendidos. A tensão e a potência nominais devem ser revisadas juntamente com a resistência do elemento, fiação, conectores e dispositivos de proteção. Um componente não deve ser selecionado apenas porque sua potência nominal parece alta o suficiente sem verificar o restante do projeto elétrico.

Isolamento e uniformidade de temperatura

O isolamento elétrico deve permanecer adequado às condições ambientais e de temperatura esperadas. Ao mesmo tempo, a distribuição da temperatura superficial deve ser adequada à aplicação. Um aquecedor que atinja a temperatura média exigida ainda pode ser inadequado se pontos quentes localizados danificarem uma peça ou se áreas mais frias impedirem que o processo atinja seu objetivo.

6. Aplicações em diferentes setores

Aquecedores à base de cerâmica são usados ​​em uma variedade de equipamentos, desde pequenos eletrodomésticos até sistemas industriais e de laboratório. A configuração correta depende da tarefa térmica, das condições ambientais, da disposição dos contatos e dos requisitos elétricos de cada aplicação.

Pequenos aparelhos domésticos e de cuidados pessoais

Aparelhos para modelar cabelos, dispositivos compactos de aquecimento de água, ferros e produtos similares precisam de componentes de aquecimento que caibam em espaços restritos. O tempo de aquecimento, a temperatura da superfície, o isolamento e o contato com as peças vizinhas são considerações importantes do projeto. O aparelho acabado também necessita de regulação de temperatura adequada e medidas de proteção para o uso pretendido.

Ferramentas industriais e equipamentos de processamento

Aquecedores industriais podem servir para ferramentas de solda, equipamentos de vedação, conjuntos de aquecimento especializados ou outros processos que exijam entrada térmica localizada. O ciclo operacional necessário e a temperatura alvo variam de acordo com a aplicação. Os engenheiros devem, portanto, avaliar o componente na geometria real da ferramenta, em vez de confiar apenas em uma descrição geral do uso pretendido.

Equipamento laboratorial e analítico

Conjuntos de aquecimento compactos podem ser úteis em instrumentos onde o espaço é limitado e onde as condições térmicas repetíveis são importantes. As aplicações de laboratório podem exigir atenção à estabilidade da temperatura, uniformidade local, compatibilidade química e interações entre o aquecedor e sensores adjacentes ou componentes de precisão.

Equipamento médico e outros equipamentos especializados

Alguns dispositivos com temperatura controlada utilizam componentes de aquecimento compactos para aquecer fluidos, superfícies ou conjuntos internos. Tais aplicações exigem uma avaliação cuidadosa do projeto completo do dispositivo, incluindo variação de temperatura permitida, isolamento elétrico, compatibilidade de materiais e requisitos regulamentares aplicáveis. Uma especificação genérica de aquecedor por si só não estabelece a adequação para uma aplicação regulamentada.

• Eletrodomésticos:Concentre-se na construção compacta, no aquecimento repetível e na integração com os controles de proteção do aparelho.
• Ferramentas industriais:Concentre-se no ciclo de trabalho, temperatura alvo, resistência ao ambiente operacional e estabilidade de montagem.
• Instrumentos de laboratório:Concentre-se na medição de temperatura, repetibilidade e interação com componentes sensíveis próximos.
• Equipamento especializado:Concentre-se na validação específica da aplicação, nos requisitos rastreáveis ​​e nas obrigações de segurança relevantes.

Quando um sistema de aquecimento necessita de calor localizado num formato compacto,Placas de aquecimento de cerâmicapode valer a pena avaliar juntamente com outras tecnologias de aquecimento. A decisão final deve depender das especificações verificadas e do desempenho na montagem pretendida, e não apenas de uma lista de aplicações.

7. Uma lista de verificação prática de seleção

Um processo de seleção estruturado ajuda os engenheiros a evitar incompatibilidades entre o elemento de aquecimento e o equipamento. A sequência a seguir pode ser usada durante as primeiras revisões de projeto e ao comparar componentes candidatos.

1. Documente o alvo térmico.Defina a temperatura necessária na superfície de trabalho, a variação permitida e o tempo disponível para aquecimento.
2. Estime a carga de calor.Considere a massa do alvo, as perdas de calor para o ambiente, as condições de contato e as mudanças no material que está sendo aquecido.
3. Confirme o envelope físico.Registre o comprimento, largura, espessura, pontos de montagem, localizações dos conectores e requisitos de espaço disponíveis.
4. Combine o projeto elétrico.Verifique a tensão de alimentação, potência, resistência, disposição das conexões, comutação e proteção necessária do circuito.
5. Revise os dados do material.Verifique o grau da cerâmica, as propriedades térmicas, os requisitos de isolamento e a compatibilidade com o ambiente operacional.
6. Defina o ciclo de trabalho.Especifique a duração do aquecimento, a frequência, os períodos de resfriamento e as mudanças esperadas nas condições ambientais.
7. Planeje a medição da temperatura.Identifique onde a temperatura deve ser medida e como a leitura do sensor se relaciona com a temperatura do alvo.
8. Valide a montagem completa.Teste o componente de aquecimento com o alojamento pretendido, método de montagem, material alvo e estratégia de controle.

Para comparação de produtos, use um conjunto comum de condições operacionais. Dois aquecedores não devem ser considerados equivalentes simplesmente porque compartilham dimensões semelhantes ou temperaturas máximas anunciadas. A configuração elétrica, a resposta térmica e os requisitos de instalação podem ser diferentes.

Instalação e Controle de Temperatura

A instalação correta é uma parte essencial do desempenho do aquecimento. Mesmo um componente adequado pode produzir resultados inconsistentes se a superfície de montagem, as conexões elétricas, a posição do sensor ou o caminho de transferência de calor diferirem do projeto pretendido.

Forneça suporte mecânico adequado

O arranjo de montagem deve suportar o corpo cerâmico sem criar cargas concentradas indesejadas. Verifique o nivelamento das superfícies de contato, a posição dos fixadores e a relação dimensional entre o aquecedor e o alojamento circundante. Se o projeto depender de contato térmico direto, confirme se a interface é consistente com as orientações de instalação do fabricante.

Considere a expansão térmica

O aquecimento e o resfriamento causam alterações dimensionais no componente cerâmico e nos materiais adjacentes. As diferenças na expansão térmica podem afetar o ajuste ou criar tensão na interface. O arranjo mecânico deve levar em conta essas mudanças em toda a faixa operacional pretendida, incluindo aquecimento e resfriamento repetidos.

Projete a estratégia de controle em torno do alvo

Um controlador de temperatura, sensor, dispositivo de comutação e circuito de proteção devem ser selecionados de acordo com o nível de regulação exigido e os perigos associados ao equipamento. A colocação do sensor é particularmente importante: um sensor próximo ao elemento de aquecimento pode responder de forma diferente de um sensor que mede a peça de trabalho real ou o fluido aquecido.

Não presuma que um componente cerâmico mantém automaticamente uma temperatura segura ou constante. A menos que a documentação específica do projeto estabeleça o contrário, trate o controle de temperatura e a proteção contra superaquecimento como requisitos de engenharia em nível de sistema.

Verifique a proteção elétrica e ambiental

Conexões elétricas, distâncias de isolamento, classificações de cabos, invólucros e dispositivos de proteção devem ser adequados à tensão, temperatura e ambiente pretendidos. Umidade, contaminação condutiva, vibração e exposição a materiais de processo podem introduzir requisitos adicionais. A montagem finalizada deve ser avaliada sob as condições que foi projetada para enfrentar.

Durante a integração do sistema,Placas de aquecimento de cerâmicadeve ser avaliado com a posição real do sensor, disposição de montagem e carga térmica. Isso fornece uma visão mais significativa do desempenho do que testar o componente isoladamente.

9. Erros comuns de design e integração

Muitos problemas de aquecimento resultam de uma incompatibilidade entre as especificações do produto e as condições de funcionamento instaladas. A revisão antecipada de erros frequentes de projeto pode ajudar a evitar problemas de desempenho durante a montagem e os testes.

Selecionando apenas pela temperatura máxima

Uma classificação de temperatura máxima não descreve o comportamento de aquecimento, a estabilidade da temperatura ou a quantidade de calor que atinge o alvo. Revise a faixa operacional e as condições de teste juntamente com os requisitos de potência, geometria e transferência de calor.

Ignorando a resistência de contato

Pequenas lacunas ou contato desigual podem limitar a transferência de calor e levar a diferenças localizadas de temperatura. Revise a interface de montagem e a superfície alvo, especialmente onde a montagem depende de condução em vez de convecção ou radiação.

Usando um local de sensor de controle inadequado

Um sensor pode indicar uma temperatura aceitável enquanto a superfície de trabalho permanece muito fria ou uma região local fica muito quente. Determine qual temperatura é crítica para o processo e, em seguida, posicione e valide o sensor adequadamente.

Ignorando o efeito das condições ambientais

Mudanças no fluxo de ar, temperatura do gabinete, resfriamento ou carga térmica podem alterar o ponto operacional. O desempenho observado em um arranjo de teste aberto pode não representar o desempenho dentro de uma máquina acabada.

Supondo que todas as classes de cerâmica se comportem da mesma maneira

A composição do material, o design do elemento, o processo de fabricação, as dimensões e a disposição das conexões variam de acordo com o modelo. Use a especificação aplicável em vez de transferir dados de um produto superficialmente semelhante.

• Confirme a distinção entre a temperatura alvo e a temperatura do aquecedor.
• Verifique os limites operacionais no ciclo de trabalho pretendido.
• Revise os requisitos elétricos e as tolerâncias mecânicas.
• Valide a distribuição de temperatura após a montagem final.
• Documente condições anormais e a resposta de proteção necessária.

10. Teste, manutenção e vida útil

Os testes devem determinar se o sistema de aquecimento atende aos seus requisitos na configuração onde será realmente usado. A avaliação pode incluir tempo de aquecimento, temperatura de estado estacionário, distribuição de temperatura, comportamento elétrico, desempenho de isolamento e ciclos operacionais repetidos.

Meça o desempenho em condições realistas

Use o suprimento pretendido, o material alvo, o arranjo de montagem, o gabinete e as configurações de controle. Registre as condições iniciais e meça a temperatura nos locais importantes para o processo. Onde a uniformidade da temperatura é importante, um único ponto de medição pode ser insuficiente para identificar pontos quentes ou áreas frias locais.

Avalie ciclos operacionais repetidos

Aquecimento e resfriamento repetidos podem revelar alterações que podem não aparecer durante uma breve demonstração. Dependendo da aplicação, a avaliação pode incluir partidas repetidas, operação constante, desligamento e resfriamento. Qualquer teste de ciclo deve refletir os requisitos declarados e as condições operacionais permitidas do produto específico.

Inspecione a montagem ao redor

A manutenção deve levar em conta o aquecedor, suas conexões, estrutura de montagem, sensor e equipamento de controle. Os procedimentos de inspeção dependem do dispositivo e do seu ambiente operacional, mas podem incluir a verificação de danos visíveis, conexões soltas, contaminação, alterações no contato térmico e evidências de superaquecimento anormal.

Os intervalos de manutenção devem seguir a avaliação de risco do equipamento e as orientações relevantes do produto. Se a resposta à temperatura mudar, investigue todo o sistema térmico em vez de assumir que apenas o componente de aquecimento é o responsável.

Em última análise, o desempenho deve ser avaliado por dados operacionais verificados. Um projeto que aquece rapidamente em uma configuração de laboratório pode se comportar de maneira diferente após a instalação, enquanto um sistema que atinge sua temperatura alvo ainda pode exigir melhorias na uniformidade, na resposta do controle ou na confiabilidade mecânica.

11. Perguntas frequentes

Considerações Finais de Engenharia

A seleção confiável do aquecedor exige que os requisitos elétricos, térmicos e mecânicos sejam considerados em conjunto. A composição do material estabelece parte do comportamento do componente, enquanto o design do elemento, as dimensões, as condições de montagem e o controle de temperatura determinam seu desempenho após a instalação.

Para equipamentos industriais, a especificação mais útil é aquela que conecta claramente as características do produto com as condições operacionais pretendidas. Confirme os limites nominais, revise os requisitos de instalação e avalie o sistema finalizado através de testes repetíveis antes de finalizar o projeto.

Em termos práticos, as placas de aquecimento cerâmicas devem ser avaliadas como parte de um sistema de aquecimento completo. Sua adequação depende do desempenho medido, das propriedades documentadas do material e da compatibilidade com o equipamento no qual serão instalados.
