Escolhendo umElemento de aquecimento de soldagemcomeça com a compreensão do processo de soldagem real, em vez de selecionar um componente apenas pela potência. A temperatura necessária da junta, o tamanho da peça, a carga térmica, a tensão de alimentação, as dimensões físicas, o método de detecção e o ciclo operacional influenciam a adequação de um núcleo de aquecimento. Um processo de seleção ponderado ajuda os projetistas de equipamentos a identificar componentes compatíveis, estabelecer requisitos de desempenho mensuráveis e evitar problemas evitáveis durante a montagem e uso.
Este guia explica como definir requisitos de aplicação, avaliar a construção cerâmica, comparar especificações elétricas e mecânicas, avaliar a regulação de temperatura e verificar um componente antes da integração. Também cobre erros comuns de seleção, procedimentos de inspeção e questões práticas sobre substituição e compatibilidade.
Índice
Escolha um tópico abaixo para ir diretamente para a seção relevante.
- Defina primeiro a aplicação de soldagem
- Determine a necessidade real de calor
- Combine tensão, resistência e potência
- Avalie Materiais Cerâmicos e Construção
- Confirme as dimensões e conexões elétricas
- Considere detecção e controle de temperatura
- Compare especificações sem suposições
- Verifique o desempenho antes da integração
- Evite erros comuns de seleção
- Perguntas frequentes
- Lista de verificação técnica final
1. Defina primeiro a aplicação de soldagem
A primeira decisão não é qual aquecedor comprar, mas o que a ferramenta finalizada deve realizar. Duas ferramentas de soldagem podem usar tecnologia de aquecimento cerâmico e servir a propósitos muito diferentes. Um pode lidar com conexões eletrônicas finas, enquanto outro deve transferir calor para terminais ou condutores maiores. Suas demandas térmicas, estruturas de ponta e requisitos de controle podem, portanto, diferir substancialmente.
Identifique a peça de trabalho e as características da junta
Comece documentando os materiais que estão sendo unidos, o tamanho aproximado da junta, o formato da área de contato e a quantidade de calor que a peça absorve. Uma pequena almofada de cobre e um grande terminal de metal não removem o calor da ponta de trabalho na mesma proporção.
A espessura da peça e a condutividade térmica são particularmente importantes. Materiais que conduzem o calor rapidamente podem exigir uma ferramenta com um perfil de recuperação diferente daquela usada para conexões pequenas e termicamente isoladas. O aquecedor deve ser avaliado juntamente com a geometria da ponta pretendida, uma vez que a geração de calor por si só não determina a eficácia com que a energia atinge a junta.
Descreva o ciclo operacional pretendido
Considere se o equipamento opera de forma intermitente ou realiza operações de soldagem repetidas durante um período prolongado. Registre a frequência de inicialização esperada, a duração típica do aquecimento, os intervalos de resfriamento e as condições ambientais. Esses detalhes ajudam a estabelecer se o projeto deve priorizar o aquecimento rápido, a estabilidade da temperatura durante o trabalho prolongado ou a recuperação após contato repetido com uma peça de trabalho.
- Defina os materiais da peça e a faixa de tamanhos das juntas.
- Identifique o tipo de ferramenta de solda e o ambiente operacional pretendido.
- Estime a frequência com que a ferramenta aquece, esfria e retorna à operação.
- Especifique o método de controle de temperatura necessário e a variação térmica aceitável.
- Registre quaisquer restrições quanto ao tamanho, peso, isolamento ou roteamento dos componentes.
Um resumo de aplicação claro dá às verificações elétricas e mecânicas subsequentes uma finalidade prática. Sem ele, um componente pode corresponder a uma classificação nominal, mas ter um desempenho ruim na ferramenta acabada.
2. Determine a necessidade real de calor
Os requisitos de temperatura precisam distinguir entre o aquecedor, a ponta de trabalho e a junta de solda. Esses locais possuem condições térmicas diferentes, portanto suas temperaturas não devem ser tratadas como idênticas.
O aquecedor gera energia térmica, a ponta transfere essa energia e a junta a recebe enquanto interage com a peça e a solda. O calor também é perdido para os componentes circundantes e para o meio ambiente. A temperatura resultante na junta depende do sistema completo e não da especificação do aquecedor isoladamente.
Separe o ponto de ajuste necessário do limite do componente
O ponto de ajuste de controle descreve a temperatura que o equipamento deve manter no ponto de medição designado. A temperatura operacional permitida do aquecedor define um limite diferente. Um processo de fabricação como a sinterização cerâmica envolve ainda outra faixa de temperatura e não deve ser usado para inferir o limite operacional de um componente acabado.
Especifique a faixa normal de trabalho, a condição máxima de operação necessária e o local onde a temperatura deve ser medida. Determine também se a aplicação requer temperatura estável durante contato leve, recuperação rápida após uma junta com uso intensivo de calor ou ambos.
Avalie a resposta térmica no contexto
O tempo de aquecimento mede quanto tempo o conjunto leva para atingir uma temperatura definida a partir de uma condição inicial declarada. O tempo de recuperação descreve como a temperatura responde após a ponta perder calor durante a operação. Estas são medidas de desempenho relacionadas, mas diferentes.
Por exemplo, um aquecedor pode atingir seu ponto de ajuste rapidamente quando não há nenhuma peça de trabalho presente, mas sofrer uma queda substancial de temperatura ao entrar em contato com um grande terminal de metal. Este comportamento pode refletir a carga térmica, o design da ponta, a qualidade do contato ou a resposta do controle, em vez de uma classificação de temperatura máxima inadequada.
Princípio de seleção:Defina a temperatura necessária em um ponto de medição conhecido e sob uma carga de trabalho representativa. Um valor de temperatura sem condições de teste não é suficiente para comparar sistemas de soldagem completos.
Considere a capacidade de calor e a transferência de calor
A energia necessária para aumentar a temperatura de um componente depende em parte da sua massa e das propriedades do material. Uma ponta ou suporte maior geralmente requer mais energia para atingir a mesma mudança de temperatura do que uma peça menor feita de um material comparável.
No entanto, a redução do tamanho do componente por si só não garante um melhor desempenho. O projeto ainda deve transferir calor útil para a junta, manter a resistência mecânica adequada e suportar o ciclo operacional pretendido. Selecione o aquecedor e a ponta associada como uma montagem térmica coordenada.
4. Avalie Materiais Cerâmicos e Construção

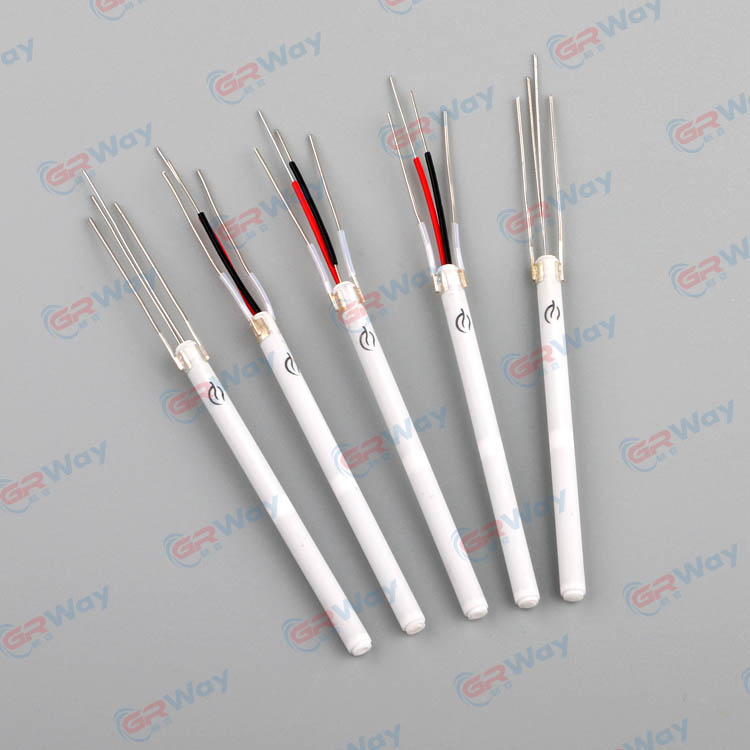

A tecnologia de aquecimento cerâmico é usada em conjuntos de aquecimento compactos porque o corpo cerâmico pode fornecer isolamento elétrico enquanto suporta uma estrutura de aquecimento resistiva integrada. O comportamento final depende da composição do material, do design da camada de aquecimento, do processo de fabricação, das dimensões e da qualidade do componente acabado.
Entenda a construção em cerâmica de alumina
Alumina, ou óxido de alumínio (Al₂O₃), é usado em muitos componentes de aquecimento elétrico. Seu isolamento elétrico e características térmicas o tornam adequado para uma variedade de projetos de aquecimento compactos. As propriedades exatas de uma peça acabada dependem da composição cerâmica, das condições de processamento, da geometria e da construção.
Uma abordagem de fabricação coloca um padrão resistivo condutor no material cerâmico e integra as camadas por meio de um processo controlado de sinterização em alta temperatura. Esta estrutura pode combinar o circuito de aquecimento e o corpo isolante num conjunto compacto.
As informações do produto associadas a esta linha de aquecedores cerâmicos identificam 95% de alumina como material principal e descrevem uma camada de aquecimento impressa integrada por meio de sinterização em alta temperatura. Ele também afirma que uma superfície aquecedora pode atingir até 800°C em 30 segundos. Esse valor deve ser verificado em relação ao modelo específico e suas condições de medição antes de ser usado como requisito de projeto ou aceitação.
Revise a camada de aquecimento e o isolamento juntos
A camada resistiva determina importantes características elétricas e de geração de calor. Seu padrão, dimensões e relação com o corpo cerâmico influenciam a resistência e a distribuição de calor. Enquanto isso, a estrutura isolante deve atender aos requisitos elétricos da aplicação final.
A seleção do material por si só não prova que um determinado componente seja apropriado. Um grau de cerâmica, construção e processo de fabricação devem ser avaliados em relação à temperatura operacional esperada, estresse elétrico, ciclo térmico e condições mecânicas de instalação.
Considere o estresse térmico e mecânico
Os materiais cerâmicos podem oferecer desempenho útil em altas temperaturas, mas podem ser vulneráveis a impactos, flexões e cargas mecânicas concentradas. Um projeto deve, portanto, evitar estresse desnecessário no aquecedor durante a instalação e operação.
Aquecimento e resfriamento repetidos também podem afetar a montagem. O corpo cerâmico, a camada resistiva, as conexões, o suporte e as peças metálicas circundantes podem responder de maneira diferente às mudanças de temperatura. Seu projeto combinado deve acomodar o ciclo operacional pretendido sem depender de suposições não verificadas sobre a vida útil.
Para obter informações sobre o produto, informações sobre materiais e o escopo declarado do fabricante, visiteVERDEWAY®.
5. Confirme as dimensões e conexões elétricas
O ajuste físico é tão importante quanto a compatibilidade elétrica. Um aquecedor que atenda à voltagem e resistência exigidas ainda pode ser inadequado se não puder caber com segurança dentro da alça, do conjunto da ponta ou do suporte circundante.
Verifique a interface mecânica completa
Revise o comprimento e o diâmetro do corpo cerâmico, a profundidade de inserção, a geometria da extremidade, a posição de saída do condutor, a luva de isolamento e o arranjo de retenção. Meça as peças que determinam o alinhamento e o contato, não apenas as dimensões externas gerais.
A folga é importante porque o aquecedor deve caber sem força excessiva ou movimentos indesejados. Uma instalação excessivamente apertada pode criar tensão mecânica, enquanto uma interface excessivamente frouxa pode reduzir o contato térmico ou permitir que o componente se desloque durante o uso.
Inspecione os fios condutores e os pontos de conexão
O material do chumbo, comprimento, roteamento, método de terminação e isolamento devem ser adequados ao projeto elétrico da ferramenta. Os cabos devem chegar aos seus pontos de conexão sem tensão excessiva, dobras acentuadas ou contato com superfícies fora da faixa de temperatura permitida.
Onde houver vários circuitos elétricos, distinga as conexões de alimentação de quaisquer conexões de sensores. Verifique a disposição dos pinos em relação ao desenho relevante, em vez de assumir que peças de aparência semelhante compartilham a mesma configuração de fiação.
Confirme a interface com a dica de trabalho
O arranjo do suporte e da ponta fornece o caminho físico através do qual o calor atinge a peça de trabalho. As condições de contato, a profundidade de inserção, a condição da superfície e o alinhamento dos componentes podem influenciar a resistência térmica.
Para uma substituição, compare o número da peça original e o desenho técnico sempre que possível. A aparência semelhante não estabelece resistência equivalente, comportamento do sensor, isolamento ou ajuste mecânico. Uma correspondência dimensional por si só não é motivo suficiente para substituição.
7. Compare as especificações sem suposições
Uma folha de comparação útil deve distinguir especificações confirmadas de valores que permanecem indefinidos. Isto torna mais fácil avaliar modelos alternativos sem assumir que nomes de produtos semelhantes ou dimensões externas significam desempenho equivalente.
| Item de avaliação | Informações para registrar | Motivo da Verificação |
|---|---|---|
| Aplicativo | Tipo de ferramenta, peça, tamanho típico da junta, ciclo operacional | Estabelece as demandas térmicas reais. |
| Classificação elétrica | Tensão nominal, potência nominal, resistência, tolerância | Confirma a compatibilidade com a fonte de alimentação e o circuito de acionamento. |
| Faixa de temperatura | Setpoint necessário, faixa operacional permitida, ponto de medição | Separa o requisito do aplicativo do limite do componente. |
| Resposta térmica | Tempo de aquecimento, comportamento de recuperação, condições de teste definidas | Suporta comparações de desempenho significativas. |
| Dimensões mecânicas | Comprimento, diâmetro, geometria final, profundidade de inserção, tolerâncias | Confirma que a peça se ajusta à montagem pretendida. |
| Conexões | Disposição dos cabos, tipo de fio, terminação, isolamento | Reduz erros de integração e alterações inadequadas de fiação. |
| Detecção e controle | Tipo de sensor, posição do sensor, compatibilidade do controlador | Suporta feedback e regulação precisos de temperatura. |
| Verificação de qualidade | Critérios de inspeção, método de teste, limites de aceitação | Define como a conformidade será avaliada. |
As classificações reais, as tolerâncias dimensionais e os limites de teste devem ser confirmados na documentação técnica do modelo específico em consideração.
Avalie condições operacionais equivalentes
A comparação de dois componentes só é útil quando os seus resultados são medidos sob condições consistentes. A temperatura inicial, a fonte de alimentação, as configurações do controlador, a geometria da ponta, a localização do sensor e a carga térmica aplicada podem afetar o resultado.
Por exemplo, uma medição de aquecimento realizada na superfície cerâmica não deve ser comparada diretamente com uma medição realizada na ponta de trabalho, a menos que o método de teste estabeleça uma base válida para fazê-lo. Da mesma forma, um teste de temperatura sem carga não pode descrever completamente a recuperação sob contato repetido com uma peça de trabalho.
Use as especificações publicadas para a triagem inicial e, em seguida, aplique um procedimento de validação definido para confirmar a adequação à aplicação real.
8. Verifique o desempenho antes da integração
Antes de um componente ser aprovado para uso em produção, verifique se seu comportamento elétrico, mecânico e térmico atende aos requisitos do projeto. O procedimento preciso depende do equipamento, mas uma avaliação estruturada ajuda a separar incompatibilidades de especificações de problemas de montagem.
- Revise a documentação:Confirme a identificação dos componentes, classificações elétricas, dimensões, conexões, limites de temperatura e detalhes do sensor.
- Inspecione a condição física:Verifique se há rachaduras visíveis, isolamento danificado, cabos tortos, contaminação ou outros defeitos que possam afetar a instalação ou a segurança.
- Verifique a continuidade elétrica:Use o método de medição especificado para verificar o circuito de aquecimento e as conexões relevantes. Compare o resultado com a resistência nominal do modelo e a tolerância permitida.
- Verifique o ajuste montado:Confirme o alinhamento, a retenção, as folgas, o roteamento dos condutores e o contato pretendido entre o aquecedor e os componentes adjacentes.
- Realize um teste de aquecimento controlado:Use o fornecimento, as configurações de controle, a disposição do sensor e o método de medição de temperatura aprovados.
- Avalie a carga de trabalho pretendida:Meça o comportamento da temperatura durante operações de soldagem representativas, incluindo a recuperação após a transferência de calor para a peça de trabalho.
- Documente o resultado:Registre as condições de teste, medições, comportamento observado e conformidade com os critérios de aceitação definidos.
Use métodos de medição repetíveis
As medições de temperatura podem variar de acordo com o tipo de instrumento, posicionamento da sonda, pressão de contato e tempo de resposta. Estabeleça um método consistente antes de comparar componentes. Se um instrumento de medição não tiver sido selecionado, determine a faixa de medição, a precisão e as características de resposta necessárias para o teste.
As verificações elétricas também devem seguir o procedimento relevante. As leituras de resistência podem diferir de acordo com a temperatura e as condições de medição, portanto o componente deve ser avaliado em relação às condições de referência corretas.
Separe os defeitos do aquecedor dos problemas do sistema
Quando uma ferramenta montada não atinge a temperatura necessária, inspecione todo o circuito de aquecimento em vez de atribuir automaticamente o problema ao núcleo. As possíveis causas incluem fonte de alimentação inadequada, conexões soltas, sensor incompatível, configurações incorretas do controlador, contato térmico deficiente ou ponta inadequada.
Esta abordagem de diagnóstico ajuda a identificar o problema real e evita a substituição de um componente compatível quando a falha reside em outro local do sistema.
9. Evite erros comuns de seleção
Escolhendo apenas pela classificação de potência
A potência é apenas uma parte da especificação. Um componente pode ter potência nominal suficiente, mas ainda assim não consegue fornecer o comportamento necessário porque a ponta, a interface térmica ou o controlador são inadequados. Compare a resposta térmica e a configuração completa do sistema, bem como as classificações elétricas.
Confundir a temperatura do aquecedor com a temperatura da ponta
A temperatura da superfície de um aquecedor não é necessariamente igual à temperatura da ponta de trabalho e nem necessariamente é igual à temperatura na junta de solda. Sempre identifique o local de medição e as condições operacionais associadas a uma temperatura declarada.
Supondo que modelos semelhantes sejam intercambiáveis
Componentes de diferentes modelos de ferramentas podem ter formatos semelhantes, embora diferindo em resistência, configuração dos condutores, características do sensor, requisitos de energia ou isolamento. Confirme as especificações antes de aprovar uma substituição.
Ignorando o contato térmico
Um aquecedor pode funcionar de maneira diferente quando colocado dentro de um suporte ou conjunto de ponta com mau contato. Examine a interface, a profundidade de inserção, o alinhamento e as tolerâncias de montagem antes de fazer alterações no sistema elétrico.
Alterando a tensão operacional para compensar o aquecimento fraco
Aumentar a tensão de alimentação sem verificar o projeto pode impor estresse elétrico e térmico excessivo. Investigue a alimentação nominal, as conexões do circuito, a resposta do controle e o caminho de transferência de calor antes de alterar qualquer condição operacional.
Aceitando especificações sem condições de teste
Uma declaração de temperatura ou aquecimento é difícil de interpretar, a menos que a condição inicial, o ponto de medição, as condições de fornecimento e o método de teste sejam conhecidos. Solicite detalhes relevantes específicos do modelo e estabeleça critérios de aceitação mensuráveis para a ferramenta finalizada.
10. Perguntas frequentes
Que informações são necessárias para selecionar o aquecedor correto para uma ferramenta de solda?
Comece com o modelo da ferramenta ou desenho de montagem, tensão nominal de alimentação, requisitos de energia, resistência ao aquecimento, dimensões físicas, disposição dos cabos, tipo de sensor e faixa operacional necessária. As informações sobre a peça de trabalho e o ciclo operacional típico ajudam a estabelecer se o comportamento térmico é adequado para a aplicação pretendida.
Um aquecedor de maior potência é sempre a melhor opção?
Não. Uma potência nominal mais elevada pode proporcionar uma maior capacidade de aquecimento, mas não garante uma melhor estabilidade ou recuperação da temperatura. A fonte de alimentação, o circuito de controle, a interface térmica, a geometria da ponta e a carga de trabalho devem ser compatíveis com o aquecedor. Selecione de acordo com o desempenho necessário em vez de maximizar a potência.
Por que a tensão nominal e a resistência são importantes?
Tensão e resistência determinam a corrente e a potência elétrica em um circuito resistivo sob condições definidas. Uma incompatibilidade pode levar a aquecimento inadequado ou estresse elétrico excessivo. Ambos os valores devem ser verificados em relação à documentação do componente e ao arranjo real de controle de potência.
O que uma estrutura de aquecimento em cerâmica oferece?
Uma estrutura de aquecimento cerâmica pode combinar uma camada resistiva com um corpo eletricamente isolante em um design compacto. Sua resposta térmica real, desempenho de isolamento e durabilidade mecânica dependem dos materiais, construção, processo de fabricação e montagem final. Estas características devem ser verificadas para o componente específico.
Um aquecedor substituto pode ser selecionado usando apenas as dimensões?
Não. As dimensões estabelecem apenas parte do ajuste mecânico. Tensão, resistência, potência, compatibilidade do sensor, configuração dos condutores, requisitos de isolamento e limites operacionais também devem corresponder. Verifique a documentação do componente e confirme o desempenho na montagem pretendida.
Como o tempo de aquecimento deve ser comparado entre os diferentes modelos?
Use a mesma temperatura inicial, condições de alimentação, local de medição, configurações do controlador e temperatura alvo definida. Verifique também se o tempo indicado se refere à superfície, ponta ou outro ponto do aquecedor. Condições consistentes são essenciais para uma comparação significativa.
O que pode causar temperatura de soldagem inconsistente?
As possíveis causas incluem fornecimento de energia instável, conexões danificadas, problemas nos sensores, configurações de controle incompatíveis, contato térmico deficiente e uma ponta inadequada para a carga de trabalho. Inspecione todo o conjunto e teste sob condições repetíveis antes de decidir que o próprio aquecedor falhou.
Como verificar a qualidade de um componente de aquecimento recebido?
Siga os critérios de aceitação documentados que abrangem identificação, condição visível, dimensões, características elétricas, conexões e requisitos de isolamento aplicáveis. Quando apropriado, realize um teste funcional controlado em um conjunto compatível. Registre as condições e os resultados dos testes para que a conformidade possa ser avaliada de forma consistente.
Uma temperatura máxima elevada prova que um aquecedor é adequado?
Não. A temperatura máxima é apenas um parâmetro do projeto. A faixa operacional pretendida, o método de controle de temperatura, a recuperação térmica, a compatibilidade física, os requisitos elétricos e os limites de segurança também devem ser considerados. Um componente deve atender às necessidades da ferramenta real e do processo de soldagem.
11. Lista de verificação técnica final
Um componente de aquecimento adequado deve atender juntos aos requisitos do processo de soldagem, sistema de energia, montagem mecânica e arranjo de controle de temperatura. Use esta lista de verificação final antes de confirmar um componente para desenvolvimento ou substituição de equipamento.
- A aplicação e a carga de trabalho térmica esperada foram claramente definidas.
- A temperatura operacional necessária e o local de medição são especificados.
- Tensão nominal, resistência, potência e método de controle são compatíveis.
- A construção cerâmica e os limites operacionais atendem às condições pretendidas.
- As dimensões do componente, o método de retenção, o isolamento e as posições dos condutores correspondem à montagem.
- O sensor e o controlador são compatíveis onde o feedback de temperatura é usado.
- O aquecimento, a estabilidade da temperatura e a recuperação foram avaliados utilizando condições de teste adequadas.
- Os critérios de inspeção e aceitação são documentados para verificação repetível.
A seleção cuidadosa depende da compreensão de como o componente de aquecimento interage com a ferramenta de solda completa. Uma decisão acertada considera as demandas térmicas, limites elétricos, construção cerâmica, interface mecânica, sistema de controle e requisitos de desempenho mensuráveis da aplicação, em vez de depender de uma única especificação.
