Cerâmica de nitreto de alumíniopara eletrônica de alta potência?
O gerenciamento térmico torna-se cada vez mais difícil à medida que os dispositivos eletrônicos se tornam menores, mais rápidos e com maior consumo de energia. Um material de substrato deve mover o calor de forma eficiente, mantendo o isolamento elétrico, a estabilidade dimensional e a confiabilidade mecânica. Essa combinação é a razão pela qual as cerâmicas à base de nitreto de alumínio continuam a atrair a atenção em módulos de potência, equipamentos semicondutores, sistemas de RF, pacotes de LED e outros conjuntos eletrônicos exigentes.
Uma visão prática do material
O nitreto de alumínio é uma cerâmica técnica de alto desempenho valorizada por sua combinação de condutividade térmica, isolamento elétrico, baixa expansão térmica, resistência à corrosão e estabilidade sob condições operacionais exigentes. Estas características tornam-no particularmente útil onde a alumina convencional não consegue fornecer desempenho térmico suficiente ou onde os dissipadores de calor metálicos não conseguem fornecer o isolamento dielétrico necessário. A escolha correta do material, entretanto, depende de mais do que apenas a condutividade térmica. Pureza, porosidade, estrutura do grão, espessura, acabamento superficial, método de metalização, ciclagem térmica, atmosfera e projeto de montagem podem influenciar o desempenho real.
Uma abordagem de engenharia útil é começar com a fonte de calor, definir o isolamento elétrico necessário, mapear o caminho térmico e então avaliar o corpo cerâmico e suas interfaces como um sistema. Esse método ajuda a evitar a escolha de um material com base em uma única especificação principal, ignorando tensões mecânicas, limitações de união ou exposição ambiental.
Índice
Selecione uma seção para ir diretamente para ela.
- O que torna esta cerâmica diferente da cerâmica técnica convencional?
- Por que a condutividade térmica é tão importante em montagens eletrônicas?
- Como o isolamento elétrico altera a abordagem do projeto?
- Quais propriedades de materiais os engenheiros devem comparar?
- Onde é comumente usado?
- Como o caminho térmico deve ser projetado?
- Quais fatores de fabricação afetam o desempenho final?
- Como a confiabilidade pode ser avaliada antes da integração?
- O que deve ser verificado antes de selecionar uma nota?
- Perguntas frequentes
O que torna esta cerâmica diferente da cerâmica técnica convencional?
O nitreto de alumínio pertence à família das cerâmicas de nitreto avançadas, mas seu valor de engenharia não se baseia apenas na dureza ou na resistência à temperatura. Seu principal atrativo é a combinação de transporte térmico útil com isolamento elétrico. Em uma montagem eletrônica de alta potência, essa combinação pode simplificar o caminho térmico sem forçar a estrutura eletricamente ativa a assentar diretamente sobre uma superfície metálica condutora.
As cerâmicas de alumina tradicionais são amplamente utilizadas porque oferecem bom isolamento, métodos de processamento estabelecidos, estabilidade química e ampla disponibilidade industrial. Sua condutividade térmica, entretanto, é geralmente muito inferior à dos tipos de nitreto de alumínio de alto desempenho. Quando a densidade de calor aumenta, a diferença pode tornar-se importante porque cada interface térmica adiciona resistência entre o componente ativo e o dissipador de calor final.
O nitreto de alumínio também possui um coeficiente de expansão térmica relativamente próximo ao do silício e de vários materiais semicondutores. Isso não elimina o estresse térmico, mas pode ajudar a reduzir a incompatibilidade de expansão em montagens cuidadosamente projetadas. Na prática, isso se torna relevante para juntas soldadas, substratos cerâmicos metalizados, pacotes de semicondutores e estruturas expostas a aquecimento e resfriamento repetidos.
Transferência de calor
Classes densas podem fornecer condutividade térmica substancialmente mais alta do que muitas cerâmicas isolantes comuns, ajudando o calor a se mover lateralmente através de um substrato e em direção a uma interface mais fria.
Isolamento Dielétrico
O corpo cerâmico mantém o isolamento elétrico enquanto ainda serve como parte do caminho térmico, o que é importante em eletrônica de potência e estruturas de montagem eletricamente isoladas.
Expansão Térmica
Um coeficiente de expansão relativamente baixo suporta a compatibilidade com componentes semicondutores e pode reduzir o movimento diferencial em comparação com materiais que se expandem mais fortemente com a temperatura.
Estabilidade Química
O material pode resistir a muitos ambientes químicos e não é facilmente amolecido pela exposição térmica comum, embora o limite de serviço real dependa da atmosfera, condição da superfície, pureza e histórico de temperatura.
Outra característica distintiva é que as propriedades são fortemente influenciadas pela microestrutura. Dois corpos cerâmicos podem compartilhar a mesma composição nominal enquanto se comportam de maneira diferente devido ao tamanho do grão, teor de oxigênio, porosidade, impurezas, condições de sinterização e preparação da superfície. Por esse motivo, uma especificação de engenharia deve descrever a faixa de propriedades e o método de teste exigidos, em vez de depender apenas do nome do material.
Por que a condutividade térmica é tão importante em montagens eletrônicas?
O calor gerado dentro de um dispositivo semicondutor deve percorrer várias camadas antes de atingir um dissipador de calor, placa fria, invólucro ou outra estrutura de resfriamento. Um caminho típico pode incluir a embalagem do dispositivo, material de fixação, metalização, substrato cerâmico, camada de interface e dissipador de calor. Se uma camada criar uma resistência térmica significativa, toda a pilha poderá ficar com temperatura limitada, mesmo quando o sistema de resfriamento circundante parecer grande o suficiente.
A condutividade térmica é frequentemente expressa em watts por metro-kelvin, mas o número por si só não conta toda a história. A espessura é importante. A área é importante. A resistência de contato é importante. A qualidade da ligação entre a cerâmica e o metal também é importante. Uma fina camada cerâmica com forte condução térmica pode comportar-se de forma diferente de um corpo muito mais espesso feito do mesmo material.
Para uma seção unidimensional simplificada, o fluxo de calor condutivo pode ser descrito pela lei de Fourier. A resistência térmica de uma camada plana pode ser aproximada pela espessura dividida pelo produto da condutividade térmica e da área da seção transversal. Esta relação mostra imediatamente por que uma cerâmica mais fina e altamente condutiva pode reduzir o aumento de temperatura quando outras variáveis permanecem controladas.
A condutividade térmica também pode variar com a temperatura e a pureza do material. Algumas classes de alto desempenho são projetadas para aplicações exigentes de distribuição de calor, enquanto outras formulações são otimizadas para capacidade de fabricação, desempenho dielétrico, características mecânicas ou uma rota de processamento específica. Num componente de produção, a especificação útil é, portanto, a propriedade do grau e espessura reais que estão sendo adquiridos, e não um valor genérico associado à fórmula química.
Como o isolamento elétrico altera a abordagem do projeto?
Um dissipador de calor feito de metal convencional é naturalmente atraente do ponto de vista térmico, mas uma camada de metal é eletricamente condutora. Em muitos conjuntos de energia e semicondutores, o caminho térmico e o caminho elétrico não podem ser tratados de forma independente. O projetista pode precisar de um material que transporte o calor para fora, evitando o fluxo indesejado de corrente entre o circuito ativo e a estrutura de montagem.
Uma cerâmica densa pode desempenhar esta função de separação. Seu comportamento dielétrico permite que os componentes sejam montados ou metalizados em uma superfície enquanto a cerâmica subjacente fornece isolamento. Isto é especialmente útil em circuitos que operam em tensões elevadas ou em montagens onde vários nós elétricos compartilham um suporte mecânico comum.
A rigidez dielétrica é apenas parte do quadro elétrico
Os requisitos de isolamento elétrico normalmente incluem mais do que rigidez dielétrica. Vazamento superficial, perda dielétrica, resistência de isolamento, distância de fuga, contaminação, umidade e a geometria do padrão de metalização podem influenciar o desempenho. Uma cerâmica com bom isolamento intrínseco ainda pode encontrar problemas elétricos se a superfície estiver contaminada ou se a geometria da embalagem criar um caminho de vazamento insuficiente.
- Defina a tensão operacional e as condições transitórias antes de selecionar uma espessura de cerâmica.
- Revise a resistência do isolamento sob as condições ambientais reais e não apenas à temperatura ambiente.
- Considere o acabamento superficial e a estrutura de metalização porque o comportamento elétrico ocorre nas interfaces, bem como através da cerâmica a granel.
- Verifique a geometria das bordas, o espaçamento dos condutores e a exposição à contaminação quando o conjunto operar em tensão elevada.
- Valide o isolamento após o ciclo térmico quando o movimento mecânico ou a tensão da interface puder alterar a condição da superfície.
Esta é uma das razões pelas quais os substratos cerâmicos avançados são frequentemente tratados como componentes funcionais, em vez de simples placas isolantes. O corpo cerâmico, a camada metálica, o material de fixação, o padrão do condutor e a superfície de montagem devem funcionar juntos.
Quais propriedades de materiais os engenheiros devem comparar?
A seleção de uma cerâmica para uma montagem eletrônica é melhor realizada como uma comparação de múltiplas propriedades. Uma classe com excelente condutividade térmica pode não ser a escolha mais apropriada se não atender às tolerâncias dimensionais, aos requisitos de metalização, às cargas mecânicas ou ao processo de união pretendido.
| Propriedade | Por que é importante | Perguntas a serem feitas | Consideração típica de projeto |
|---|---|---|---|
| Condutividade Térmica | Controla a eficácia com que o calor se espalha pelo corpo cerâmico. | Qual valor se aplica à classe, espessura e temperatura de teste selecionadas? | Compare toda a pilha térmica, não apenas a cerâmica. |
| Expansão Térmica | Influencia a tensão quando a cerâmica é unida ao silício, metais ou outros materiais. | Até que ponto o comportamento de expansão corresponde à camada adjacente? | Importante durante aquecimento, resfriamento, soldagem e operação repetida. |
| Desempenho dielétrico | Define a função isolante do substrato. | Quais características de resistência de isolamento, rigidez dielétrica e perda são necessárias? | Considere tensão, frequência, umidade, contaminação e geometria. |
| Resistência Mecânica | Afeta o manuseio, montagem, montagem, vibração e choque térmico. | Quais cargas e mudanças de temperatura a peça sofrerá? | Não julgue a confiabilidade mecânica apenas pela dureza. |
| Acabamento de superfície | Afeta a metalização, a ligação, a qualidade do contato e o ajuste dimensional. | Que rugosidade, planicidade, paralelismo e condição de aresta são necessários? | Especifique métodos de medição juntamente com limites numéricos. |
| Pureza e Microestrutura | Pode influenciar o comportamento térmico, o isolamento, a resistência e a estabilidade a longo prazo. | Qual nível de pureza e rota de processamento se aplicam ao material? | Compare a consistência da produção, bem como a composição nominal. |
Entre estas propriedades, a condutividade térmica recebe frequentemente a maior atenção porque é fácil de comparar numericamente. No entanto, problemas de confiabilidade surgem frequentemente da interação entre propriedades. Por exemplo, uma incompatibilidade na expansão térmica pode criar tensões repetidas mesmo quando a condução de calor é excelente. Da mesma forma, uma superfície tecnicamente plana pode ainda ser inadequada para um processo de colagem específico se a rugosidade ou a limpeza estiverem fora da faixa exigida.
A lição prática é simples: crie uma hierarquia de propriedades antes de solicitar dados de materiais. Separe os requisitos obrigatórios das características preferenciais, identifique o método de teste para cada métrica crítica e avalie a cerâmica no contexto da montagem completa.
Onde é comumente usado?
O material é relevante sempre que a geração de calor, o isolamento elétrico e a construção compacta aparecem no mesmo projeto. As aplicações variam de componentes isolantes relativamente simples a sofisticados pacotes de semicondutores e equipamentos de alta temperatura.
Substratos de semicondutores de potência
Os interruptores de energia geram calor durante a condução e comutação. À medida que a densidade da corrente e a frequência de comutação aumentam, o caminho térmico torna-se mais importante. Os substratos cerâmicos podem fornecer isolamento elétrico entre o circuito ativo e o suporte metálico, ao mesmo tempo que espalham o calor em direção à estrutura de resfriamento.
Estruturas de iluminação LED e de estado sólido
LEDs de alta potência convertem uma parte da entrada elétrica em calor. Se a temperatura da junção aumentar excessivamente, a emissão de luz, a vida útil e a estabilidade operacional poderão ser afetadas. Um substrato isolante termicamente condutor pode ajudar a afastar o calor do dispositivo emissor, mantendo a separação elétrica entre os recursos do circuito e a estrutura de montagem.
RF e eletrônica de alta frequência
Os sistemas RF podem combinar alta densidade de potência com requisitos elétricos rigorosos. Os materiais de embalagem devem controlar o calor enquanto mantêm um comportamento elétrico previsível. A baixa expansão e o desempenho dielétrico estável podem se tornar valiosos quando o pacote sofre mudanças de temperatura ou contém componentes intimamente integrados.

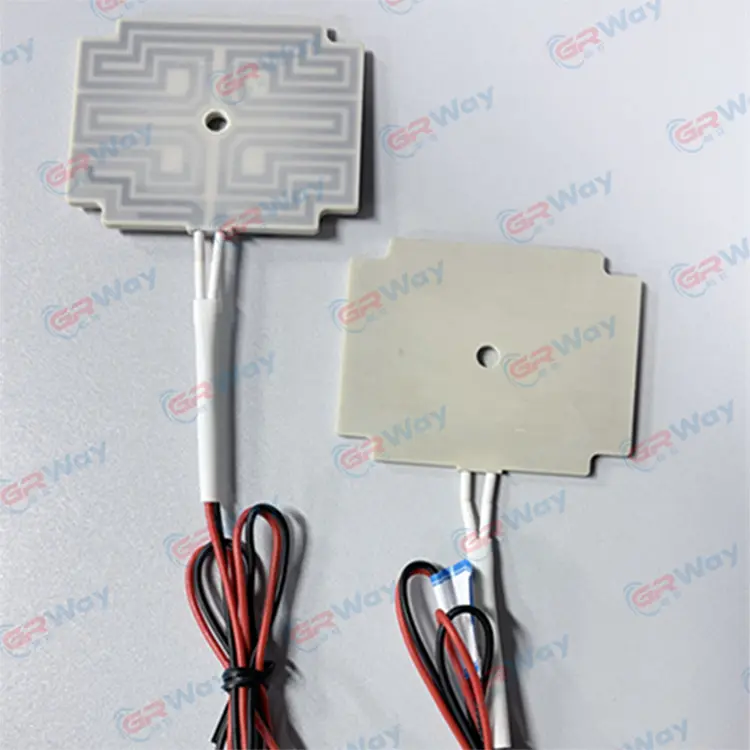

Equipamento de processamento de semicondutores
Estruturas de aquecedores cerâmicos e componentes de suporte usados na fabricação de semicondutores podem enfrentar ciclos térmicos repetidos, atmosferas controladas e requisitos dimensionais rigorosos. O nitreto de alumínio é atraente para tais ambientes porque pode combinar transferência de calor e isolamento elétrico em uma plataforma cerâmica.
Sensores de alta temperatura e hardware eletrônico especializado
Sensores, sistemas de inspeção e eletrônicos industriais especializados podem operar perto de fontes de calor onde o isolamento polimérico se torna difícil de usar. A cerâmica pode reter a forma e o desempenho de isolamento elétrico em uma faixa de temperatura muito mais ampla do que muitos materiais orgânicos, sujeita à composição e atmosfera selecionadas.
- Módulos de potência e substratos de circuito isolados
- Conjuntos de LED de alto rendimento e estruturas de gerenciamento térmico
- Componentes de potência de RF e pacotes eletrônicos compactos
- Aquecedores semicondutores, suportes e hardware de processo
- Dispositivos eletrônicos de alta temperatura e sensores especializados
Como o caminho térmico deve ser projetado?
Um substrato cerâmico funciona melhor quando a montagem circundante é projetada para complementar suas características térmicas. O objetivo não é simplesmente colocar uma cerâmica de alta condutividade entre um dispositivo e um dissipador de calor. O caminho completo deve minimizar a resistência evitável em todas as fases.
Comece na fonte de calor
Defina onde o calor se origina e quão concentrado ele está. Uma pequena matriz semicondutora pode produzir um ponto quente local grave, mesmo quando o nível de potência geral parece controlável. A cerâmica deve espalhar o calor por uma área suficiente antes que o calor alcance a próxima interface.
Controle as interfaces
Materiais de interface térmica, camadas de solda, juntas soldadas e superfícies metalizadas podem apresentar resistência que compensa parcialmente a vantagem do corpo cerâmico. Espessura excessiva, vazios, contato desigual, contaminação e umidade insuficiente devem, portanto, ser tratados como problemas de projeto térmico e não apenas como defeitos de montagem.
Avalie a espessura com cuidado
O aumento da espessura da cerâmica pode melhorar a robustez mecânica em algumas estruturas, mas também aumenta o comprimento do caminho condutor. A redução da espessura pode melhorar o caminho térmico teórico através da espessura, ao mesmo tempo que cria novas preocupações relacionadas ao manuseio, planicidade, tensão mecânica e rendimento de fabricação. A espessura correta é, portanto, uma decisão do sistema.
- Estime a geração de calor sob a condição operacional mais confiável.
- Mapeie cada camada térmica entre o componente ativo e a estrutura de resfriamento final.
- Calcule a contribuição da condução em massa e da resistência da interface separadamente.
- Verifique os gradientes de temperatura na cerâmica em vez de observar apenas a temperatura média.
- Valide a peça montada sob ciclos de trabalho e transientes térmicos realistas.
Esta distinção torna-se especialmente importante quando se comparam estruturas de ligação direta, substratos metalizados, aquecedores cerâmicos e peças de suporte mecânico. O mesmo tipo de cerâmica pode apresentar comportamento térmico muito diferente após o processamento porque o caminho térmico final depende da geometria, da cobertura da metalização, das camadas de união e da arquitetura de resfriamento.
Quais fatores de fabricação afetam o desempenho final?
O desempenho da cerâmica começa com a preparação do pó e continua através da conformação, sinterização, usinagem, tratamento de superfície, metalização, inspeção e embalagem. Cada etapa pode influenciar a parte final. Uma especificação de material que parece sólida no papel ainda pode produzir resultados inconsistentes se o controle do processo for fraco.
Pureza e composição do pó
O nitreto de alumínio é sensível a impurezas porque as fases secundárias e a química da superfície relacionada ao oxigênio podem influenciar o transporte térmico. Materiais iniciais de alta pureza e processamento controlado ajudam a manter propriedades consistentes, mas o nível de pureza apropriado deve ser compatível com a aplicação pretendida, em vez de ser tratado como um rótulo de qualidade abstrato.
Sinterização e densificação
A etapa de sinterização é fundamental para a densidade e microestrutura finais. A densificação incompleta pode criar poros que interferem na condução térmica e no desempenho mecânico. O crescimento excessivo de grãos ou aditivos inadequados também podem alterar o equilíbrio entre as propriedades térmicas, mecânicas e elétricas.
Usinagem e controle dimensional
As cerâmicas técnicas são duras e relativamente frágeis, portanto a usinagem requer processos abrasivos apropriados e controle de processo. Planicidade, espessura, diâmetro do furo, lascamento das bordas e paralelismo podem se tornar críticos quando a cerâmica é integrada a pacotes de semicondutores ou montagens de precisão.
Metalização
O desempenho da cerâmica pura é apenas uma parte de um substrato eletrônico. Cobre, molibdênio, tungstênio, ouro, níquel, prata ou outros sistemas metálicos podem ser aplicados dependendo da união e da arquitetura elétrica. A interface entre a cerâmica e o metal deve resistir ao ciclo térmico sem rachaduras, delaminação ou fadiga excessivas.
- Pergunte qual tipo de cerâmica é usado e quais faixas de propriedades são controladas na produção.
- Confirme se a condutividade térmica é medida no material de produção ou em uma formulação laboratorial ideal.
- Especifique tolerâncias dimensionais, planicidade, rugosidade da superfície e condições de aresta permitidas.
- Defina antecipadamente os requisitos de metalização quando a cerâmica for colada, soldada, brasada ou conectada por fio.
- Confirme os métodos de inspeção para características elétricas e mecânicas críticas.
Para os engenheiros que adquirem um componente de produção, a rastreabilidade e a consistência do processo podem ser tão importantes quanto o valor máximo da propriedade. Condições de fabricação estáveis ajudam a reduzir a variação entre lotes, o que é importante quando as peças cerâmicas são montadas em sistemas com margens térmicas ou elétricas estreitas.
Como a confiabilidade pode ser avaliada antes da integração?
Os testes de confiabilidade devem refletir os mecanismos de falha reais esperados em serviço. Uma única inspeção dimensional à temperatura ambiente não pode revelar como um substrato cerâmico se comporta após centenas ou milhares de transições de temperatura. Da mesma forma, um teste dielétrico curto pode não capturar o comportamento do isolamento a longo prazo sob umidade ou contaminação.
Ciclismo térmico
O aquecimento e o resfriamento repetidos criam expansão e contração na cerâmica, nas camadas metálicas, nos materiais de união e na estrutura de montagem. Se os seus coeficientes de expansão térmica diferirem, o conjunto sofre tensões cíclicas. A severidade depende da faixa de temperatura, velocidade de transição, geometria, espessura da junta e número de ciclos.
Choque térmico
O choque térmico dá maior ênfase às rápidas mudanças de temperatura. Uma cerâmica pode tolerar uma ampla faixa de temperatura, mas apresentar desempenho diferente quando exposta a uma transição repentina, porque gradientes acentuados de temperatura interna podem gerar tensões localizadas.
Resistência elétrica
As estruturas de alta tensão devem ser avaliadas quanto à resistência de isolamento, rigidez dielétrica, vazamento e comportamento após condicionamento ambiental. Os efeitos de borda e a geometria da metalização devem ser incluídos na configuração do teste sempre que se assemelharem ao produto final.
Manuseio mecânico
A cerâmica pode ser forte na compressão, mas comparativamente sensível à tensão de tração, flexão, danos nas bordas e falhas superficiais. Os procedimentos de embalagem e manuseio são, portanto, importantes. Uma peça que passa nos testes de laboratório ainda pode falhar durante a montagem se suas bordas estiverem lascadas ou se forem introduzidos danos ocultos na superfície durante a usinagem.
Exposição ambiental
Temperatura, umidade, gases corrosivos, vácuo, produtos químicos de limpeza e atmosferas de processo devem ser considerados de acordo com a aplicação final. A cerâmica de nitreto pode ter um bom desempenho em ambientes exigentes, mas nenhum material deve receber um limite de serviço universal sem considerar a atmosfera e o tempo de exposição.
O que deve ser verificado antes de selecionar uma nota?
A seleção de materiais torna-se mais eficiente quando os requisitos de engenharia são escritos como uma lista de verificação estruturada. Em vez de começar com uma cerâmica preferida e tentar fazer com que o sistema se ajuste a ela, defina primeiro as condições de operação e depois compare os graus adequados.
| Área de seleção | O que definir | Por que é importante |
|---|---|---|
| Requisito térmico | Geração de calor, faixa de temperatura, aumento de temperatura permitido, caminho térmico e método de resfriamento. | Impede que a cerâmica seja selecionada apenas pela condutividade. |
| Requisito Elétrico | Tensão, frequência, resistência de isolamento, rigidez dielétrica, caminho de vazamento e condições de superfície. | Garante que a cerâmica funcione como isolante elétrico dentro do projeto real. |
| Requisito Mecânico | Carga, vibração, força de montagem, condição da borda, tolerância dimensional e tensão térmica. | Ajuda a reduzir rachaduras e danos relacionados à montagem. |
| Requisito de fabricação | Espessura, formato, furos, acabamento superficial, metalização, método de união e critérios de inspeção. | Melhora a capacidade de fabricação e a consistência entre design e produção. |
| Ambiente | Umidade, atmosfera, produtos químicos, vácuo, temperatura operacional e perfil de ciclagem térmica. | Define as condições reais de serviço que influenciam a estabilidade a longo prazo. |
Uma especificação forte também deve distinguir entre limites garantidos e valores típicos. “Típico” descreve o que normalmente pode ser alcançado sob uma condição de teste definida; não estabelece automaticamente um critério de aceitação da produção. Quando uma propriedade é crítica, o valor requerido, o método de teste, a direção de medição, a temperatura de teste e a variação permitida devem ser indicados claramente.
O mesmo princípio se aplica às dimensões. Uma placa cerâmica pode ser termicamente excelente e eletricamente adequada, mas inutilizável se sua planicidade, posição do furo, condição da borda ou variação de espessura entrarem em conflito com o processo de montagem. A precisão faz, portanto, parte do desempenho do material sempre que o componente interage estreitamente com outras camadas.
Como a especificação final pode ser estruturada
- Aplicativo e ambiente operacional
- Faixa alvo de condutividade térmica e condição de medição
- Requisitos de isolamento elétrico
- Espessura, dimensões, planicidade e acabamento superficial necessários
- Carga mecânica e condições de ciclagem térmica
- Requisitos de metalização ou união
- Método de inspeção e variação dimensional aceitável
Especificações claras melhoram a comunicação entre engenheiros de projeto, engenheiros de materiais e equipes de fabricação. Eles também facilitam a comparação de diferentes opções de cerâmica com base em critérios equivalentes, em vez de dados de marketing isolados.
Como é uma boa integração na prática?
Um componente cerâmico bem projetado desaparece no sistema da melhor maneira possível: transfere calor, mantém o isolamento elétrico, permanece dimensionalmente estável e sobrevive às condições mecânicas e ambientais esperadas sem se tornar o fator limitante.
Considere um conjunto de eletrônica de potência no qual uma matriz semicondutora é montada em um substrato cerâmico metalizado. O projetista deve pensar simultaneamente na geração de calor na matriz, na propagação do calor pela cerâmica, na transferência térmica através da camada de união, no isolamento elétrico do suporte metálico e na incompatibilidade de expansão entre a matriz, a cerâmica, o metal e a solda. Melhorar uma camada sem considerar as outras pode simplesmente eliminar o gargalo.
Outro exemplo prático é um aquecedor cerâmico utilizado no processamento de semicondutores. Aqui, a geração de calor deve ser uniforme o suficiente para o processo, o isolamento elétrico deve permanecer estável, a cerâmica deve sobreviver a aquecimentos repetidos e a geometria pode precisar acomodar eletrodos, recursos de montagem e temperaturas de superfície controladas. A seleção de materiais e a arquitetura do aquecedor tornam-se, portanto, intimamente ligadas.
O objetivo da engenharia não é necessariamente maximizar uma propriedade. Em vez disso, trata-se de obter a combinação certa de características térmicas, elétricas, mecânicas, dimensionais e ambientais para uma aplicação definida.
Por esta razão, as discussões com um fabricante de cerâmica devem começar com as condições de operação e os requisitos das peças, e não apenas com o nome do material. Desenhos, espessura, ciclo de trabalho térmico, tensão, materiais de interface, metalização e tolerâncias dimensionais fornecem o contexto necessário para determinar se uma solução cerâmica é tecnicamente apropriada.
Como os engenheiros devem ler uma ficha técnica?
As fichas técnicas são pontos de partida úteis, mas devem ser lidas como documentos de medição controlada e não como descrições universais de todas as peças possíveis. Procure o método de teste, formato da amostra, densidade, temperatura, direção de medição e definição de cada propriedade.
A condutividade térmica é particularmente sensível às condições do material. Um valor alto medido em uma peça de teste densa e polida pode não representar o desempenho eficaz de uma montagem de produção com metalização, juntas, vazios ou geometria local. As propriedades elétricas também podem depender da frequência de medição e das condições ambientais.
Perguntas típicas por trás de uma boa revisão de planilha de dados
- A propriedade listada é típica, mínima, máxima ou garantida?
- Qual padrão de teste e direção de medição foram usados?
- O teste foi realizado em temperatura ambiente ou em temperatura operacional elevada?
- A densidade indicada corresponde ao grau de produção utilizado para o componente pretendido?
- As dimensões são informadas antes ou depois do processo completo de acabamento?
- A condição da superfície publicada corresponde ao processo de união ou metalização necessário?
Fazer essas perguntas transforma a seleção de materiais em uma comparação de engenharia, em vez de uma simples comparação de rótulo de produto. Isto é especialmente útil quando múltiplas famílias de cerâmica parecem adequadas à primeira vista.
A alumina continua sendo uma escolha prática para muitas peças cerâmicas eletricamente isolantes porque combina fabricação estabelecida, bom comportamento dielétrico, resistência ao desgaste e ampla experiência em aplicações. O nitreto de alumínio torna-se particularmente atraente quando é necessário um transporte térmico substancialmente melhor, enquanto o isolamento elétrico permanece essencial. A escolha ainda deve ser feita a partir da especificação completa e não de uma propriedade.
Por que este material é relevante para eletrônicos mais compactos?
A eletrônica continua a colocar mais funções em espaços menores. Maior densidade de potência significa que o fluxo de calor local pode se tornar difícil de gerenciar, mesmo quando o tamanho total do dispositivo está diminuindo. Ao mesmo tempo, os projetistas precisam cada vez mais de isolamento elétrico, embalagem compacta, resposta térmica rápida e desempenho confiável em repetidas mudanças de temperatura.
Uma cerâmica isolante termicamente condutora aborda várias destas restrições simultaneamente. Ele pode espalhar o calor através de um substrato compacto enquanto separa a estrutura elétrica ativa de uma estrutura de montagem condutora. Essa combinação é valiosa em aplicações onde há pouco espaço para adicionar um dissipador de calor maior ou uma interface térmica mais espessa.
O papel futuro da cerâmica avançada também dependerá da precisão da fabricação. À medida que os conjuntos eletrônicos se tornam mais finos e integrados, a planicidade, a precisão da metalização, a qualidade da superfície e a microestrutura controlada tornam-se cada vez mais importantes. O desempenho do material e a capacidade de fabricação estão, portanto, mais intimamente conectados do que podem parecer em uma simples folha de dados do material.
Maior Integração
Substratos compactos podem combinar isolamento elétrico e distribuição de calor sem exigir camadas isolantes e térmicas separadas em cada projeto.
Melhor controle térmico
A distribuição lateral eficaz do calor pode reduzir os pontos quentes concentrados e suportar uma distribuição de temperatura mais estável em toda a área ativa.
Pacotes mais precisos
Espessura, planicidade, metalização e acabamento superficial controlados ajudam peças cerâmicas avançadas a se adaptarem a montagens eletrônicas exigentes.
Flexibilidade de aplicação
A mesma família de materiais pode suportar substratos, estruturas de aquecimento, isoladores, suportes e outros componentes quando a classe e a rota de processamento são combinadas corretamente.
Perguntas frequentes
Qual a principal vantagem do nitreto de alumínio como cerâmica eletrônica?
Sua vantagem central é a combinação de condutividade térmica relativamente alta com isolamento elétrico. Isso o torna útil quando um conjunto eletrônico deve transferir calor de forma eficiente, sem conectar eletricamente o circuito ativo à estrutura metálica de suporte.
O nitreto de alumínio é adequado para aplicações em altas temperaturas?
Pode ser adequado para ambientes de temperatura exigentes, mas a faixa de temperatura utilizável depende do tipo de cerâmica, da atmosfera, da condição da superfície, do ciclo térmico e do design do componente. O desempenho em altas temperaturas deve, portanto, ser especificado em relação ao ambiente operacional real, em vez de um único valor de temperatura universal.
Como ele se compara à alumina?
Ambos podem fornecer isolamento elétrico e boa estabilidade química. A principal diferença é que os graus adequados de nitreto de alumínio geralmente oferecem condutividade térmica substancialmente melhor. A alumina pode permanecer apropriada quando os requisitos térmicos são moderados ou quando seu processamento estabelecido e características mecânicas se adaptam melhor à aplicação.
A cerâmica pode ser metalizada?
Sim. Vários sistemas de metalização podem ser usados dependendo das conexões elétricas pretendidas e do método de união. O sistema metálico selecionado, o acabamento superficial, o tipo de cerâmica, o comportamento de expansão térmica e o processo de ligação precisam ser considerados em conjunto.
Um valor de condutividade térmica mais alto significa sempre um componente melhor?
Não. A condutividade térmica é apenas um fator. Espessura, planicidade, resistência de interface, resistência mecânica, desempenho dielétrico, expansão térmica, metalização, geometria e consistência de produção podem determinar se o componente acabado tem um bom desempenho.
Que informações devem ser fornecidas ao solicitar uma peça técnica cerâmica?
Informações úteis incluem aplicação, temperatura operacional, tensão, carga térmica, dimensões, espessura, acabamento superficial, planicidade, requisitos de furo ou recurso, método de união, necessidades de metalização, condições ambientais e ciclo térmico esperado. Um desenho técnico pode facilitar a avaliação dessas informações.
A mesma classe pode ser usada para todas as aplicações de cerâmica?
Não necessariamente. Uma classe otimizada para gerenciamento térmico pode ter características diferentes daquela selecionada para um aquecedor, suporte isolante ou componente estrutural de precisão. O grau apropriado depende do equilíbrio dos requisitos térmicos, elétricos, mecânicos, dimensionais e ambientais.
Por que a espessura e a planicidade da cerâmica são tão importantes?
A espessura afeta diretamente o caminho condutor, enquanto a planicidade influencia a qualidade do contato e o estresse mecânico durante a montagem. Um substrato cerâmico com boas propriedades térmicas em massa ainda pode ter um desempenho ruim quando a espessura excessiva ou a baixa planicidade criam uma penalidade significativa na interface.
Onde o material se encaixa em uma estratégia de engenharia confiável?
Cerâmica de nitreto de alumínioé melhor entendido como um material de engenharia funcional que conecta gerenciamento térmico, isolamento elétrico, controle dimensional e confiabilidade mecânica. Seu valor fica mais claro quando a cerâmica é considerada como parte da arquitetura térmica e elétrica completa, e não como uma placa ou substrato isolado.
Para a eletrônica de alta potência, as principais questões são a rapidez com que o calor pode deixar a região ativa, a eficácia com que a cerâmica espalha esse calor, como o isolamento elétrico é mantido e como o material se comporta durante a montagem e operação repetida. Para equipamentos semicondutores e estruturas de aquecedores, a uniformidade de temperatura, a estabilidade dimensional, a união e a compatibilidade ambiental podem se tornar igualmente importantes.
O processo de seleção mais confiável começa com as condições operacionais e termina com uma especificação mensurável do material. Condutividade térmica, coeficiente de expansão, comportamento dielétrico, resistência, densidade, acabamento superficial, dimensões, metalização e exposição ambiental devem ser revisados em conjunto. A consistência da produção também deve ser considerada porque um projeto sofisticado depende do desempenho repetível do material.
Quando esses fatores são definidos claramente, as cerâmicas de nitreto avançadas podem fornecer um caminho prático para conjuntos compactos, gerenciados termicamente e isolados eletricamente para aplicações eletrônicas e industriais exigentes.
Precisa de uma discussão sobre materiais cerâmicos para sua aplicação?
Compartilhe a temperatura operacional, carga térmica, tensão, dimensões, espessura, requisitos de superfície, método de união e outras condições críticas. Uma especificação de aplicação clara facilita a discussão do tipo de material, da rota de processamento e da configuração do componente.
Contate-nosOs requisitos técnicos são melhor avaliados a partir da especificação completa dos componentes e do ambiente operacional pretendido.
