À medida que os dispositivos eletrónicos se tornam mais pequenos e a densidade de potência continua a aumentar, o material entre um componente gerador de calor e o seu caminho de arrefecimento torna-se cada vez mais importante. A alta condutividade térmica por si só não é suficiente. Os engenheiros também precisam de isolamento elétrico, expansão térmica controlada, estabilidade mecânica, resistência química e desempenho confiável através de repetidas mudanças de temperatura. Esses requisitos combinados explicam por que as cerâmicas avançadas são cada vez mais consideradas para interfaces térmicas e elétricas exigentes.
Cerâmica de nitreto de alumínioé uma cerâmica técnica avançada valorizada pela combinação de alta condutividade térmica e isolamento elétrico. Ao contrário dos metais eletricamente condutores que removem o calor, mas requerem isolamento adicional, o AlN denso pode fornecer uma plataforma cerâmica direta para a propagação do calor, mantendo a separação dielétrica. Seu coeficiente de expansão térmica relativamente baixo também o torna compatível com materiais semicondutores como o silício. Essas características suportam aplicações em eletrônica de alta potência, equipamentos semicondutores, sistemas laser, pacotes de LED, módulos de potência, componentes de micro-ondas e estruturas térmicas especializadas. Um processo de seleção prático deve considerar condutividade térmica, pureza, comportamento dielétrico, geometria, acabamento superficial, tolerância dimensional, metalização, método de união, temperatura operacional e o caminho térmico real da montagem acabada.
Índice
Ir para uma seçãoSelecione uma seção abaixo para ir diretamente para o tópico.
- Qual é o material e por que isso é importante?
- Como a condutividade térmica apoia o gerenciamento de calor?
- Como o isolamento elétrico melhora o design dos componentes?
- Por que a compatibilidade da expansão térmica é importante?
- Como o material é fabricado e densificado?
- Quais fatores materiais controlam o desempenho final?
- Quais formas e geometrias são usadas na engenharia?
- Onde é usado em eletrônicos avançados?
- Como ela se compara a outras cerâmicas técnicas?
- Como os engenheiros devem especificar o material?
- Perguntas frequentes
Qual é o material e por que isso é importante?
O nitreto de alumínio é uma cerâmica técnica não óxido formada a partir de alumínio e nitrogênio. Sua estrutura cristalina e forte ligação atômica proporcionam uma combinação distinta de propriedades térmicas, elétricas, mecânicas e químicas. O material é particularmente valioso quando um componente deve conduzir calor de forma eficiente sem se tornar um condutor elétrico.
Em um caminho térmico convencional, os projetistas geralmente pensam nos dissipadores de calor e no isolamento como funções separadas. Uma placa de metal pode espalhar o calor rapidamente, enquanto uma camada de polímero ou cerâmica de óxido fornece isolamento elétrico. Cada interface adicional apresenta resistência térmica, complexidade mecânica ou outro ponto potencial de falha. Um componente denso de AlN pode combinar várias funções em uma única camada de engenharia, simplificando a arquitetura de certos conjuntos de energia e semicondutores.
O alto transporte térmico baseado em rede permite que o calor se afaste dos pontos quentes localizados e em direção a um dissipador de calor ou interface de resfriamento.
A alta resistividade elétrica permite que traços condutores e componentes energizados permaneçam eletricamente isolados das estruturas de suporte.
Um baixo coeficiente de expansão térmica ajuda a reduzir o estresse quando componentes cerâmicos são unidos com semicondutores e materiais metálicos.
A importância prática do material vem, portanto, da interação de suas propriedades, e não de uma única especificação principal. Para um dispositivo de alta potência, um substrato com forte desempenho térmico, mas com baixa estabilidade dimensional, pode criar problemas de confiabilidade. Uma cerâmica com excelente isolamento, mas com distribuição de calor insuficiente, pode permitir o aumento da temperatura da junção de um componente eletrônico. A seleção do material deve considerar o sistema térmico e elétrico completo, em vez de um número isolado.
Como a condutividade térmica apoia o gerenciamento de calor?
A condutividade térmica descreve a eficácia com que o calor se move através de um material sob um gradiente de temperatura. Na eletrônica de alta potência, essa propriedade influencia diretamente a rapidez com que o calor pode se afastar de uma matriz semicondutora, dispositivo de energia, laser, LED ou outro componente gerador de calor.
O AlN denso é frequentemente produzido com condutividade térmica na faixa aproximada de 140 a 230 W/m·K, dependendo da pureza, microestrutura, condições de processamento e qualidade do produto. Graus de condutividade mais alta podem ser projetados quando a aplicação requer uma distribuição de calor mais eficiente. O desempenho real deve sempre ser avaliado usando o valor declarado pelo fabricante para o tipo e geometria do material especificado.
Por que a propagação do calor é mais complicada que a condutividade
Um valor de condutividade elevado não garante automaticamente uma temperatura baixa no dispositivo ativo. O caminho térmico total pode incluir a matriz semicondutora, camada de ligação, substrato cerâmico, metalização, material de interface térmica, placa de base, dissipador de calor e meio de resfriamento. Cada interface adiciona resistência. Um substrato cerâmico bem projetado funciona, portanto, como parte de uma rede térmica projetada.
A geometria também é importante. Uma fina camada de cerâmica pode reduzir a distância de condução, mas ainda deve atender aos requisitos de isolamento de tensão, resistência mecânica, manuseio e união. Uma peça mais espessa pode aumentar o espaçamento elétrico e a robustez mecânica, ao mesmo tempo que adiciona resistência térmica. Os engenheiros devem equilibrar esses requisitos em vez de otimizar uma variável de forma independente.
| Propriedade | Faixa típica de engenharia | Por que é importante | Consideração de projeto |
|---|---|---|---|
| Condutividade Térmica | Aprox. 140–230 W/m·K | Move o calor através da cerâmica | Use o valor testado específico da nota |
| Coeficiente de Expansão Térmica | Aprox. 4,0–4,7 × 10−6/K | Controla a mudança dimensional com a temperatura | Compare com matrizes, cobre, alumínio e camadas de união |
| Constante dielétrica | Normalmente por volta de 8–9 | Influencia o comportamento elétrico e de RF | Verifique as condições de frequência e temperatura |
| Densidade | Aprox. 3,26g/cm³ | Afeta a massa do componente e o projeto estrutural | Considere a porosidade e a densidade final do sinterizado |
| Resistividade Elétrica | Muito alto para classes de isolamento denso | Suporta isolamento elétrico | Verifique os requisitos de isolamento sob condições reais |
Os valores mostrados são faixas gerais de engenharia e não especificações universais. Os graus de produção podem diferir de acordo com pureza, aditivos, rota de processamento, densidade, dimensões e condições de teste.
A condutividade térmica também pode mudar com o aumento da temperatura. Para um projeto térmico realista, os engenheiros devem usar dados de materiais dependentes da temperatura, quando disponíveis, em vez de assumir que o valor da temperatura ambiente permanece constante em toda a faixa operacional.
Como o isolamento elétrico melhora o design dos componentes?
A eletrônica de potência geralmente requer duas funções aparentemente opostas: o substrato deve remover o calor de forma eficaz, evitando que corrente elétrica indesejada flua para estruturas vizinhas. Os metais fornecem excelente condução térmica, mas são eletricamente condutores. Muitas cerâmicas de engenharia resolvem o problema de isolamento, mas nem todas oferecem condutividade térmica suficientemente alta para densidades de potência modernas.
A alta resistividade elétrica do AlN denso permite que circuitos condutores sejam montados ou metalizados em um corpo isolante cerâmico. Esta é uma das razões pelas quais os substratos cerâmicos são usados em módulos semicondutores de potência, conjuntos de LED, pacotes de laser e estruturas eletrônicas especializadas.
Isolamento elétrico sem criar uma grande barreira térmica
Numa pilha térmica multicamadas convencional, o isolamento pode tornar-se o fator limitante na transferência de calor. Um material eletricamente isolante com baixa condutividade térmica pode proteger eletricamente o circuito enquanto retém o calor próximo ao dispositivo ativo. Uma cerâmica termicamente condutora reduz esse comprometimento, permitindo que o calor se mova através do corpo isolante.
O comportamento dielétrico também é importante
O isolamento elétrico não é definido apenas pela resistividade. Os projetistas também podem avaliar a constante dielétrica, a perda dielétrica, a resistência à ruptura, o vazamento superficial, a distância de fuga e o efeito da temperatura ou umidade no comportamento elétrico.
Para sistemas de alta frequência, as propriedades dielétricas podem influenciar a impedância, a integridade do sinal, a capacitância parasita e as perdas de RF. Para sistemas de alta tensão, a espessura física e o design da superfície tornam-se especialmente importantes. Um material pode ter fortes propriedades de isolamento intrínsecas, enquanto o componente acabado ainda requer espaçamento cuidadoso e engenharia de superfície.
O isolamento elétrico permite que condutores metalizados e dispositivos de energia operem em uma plataforma cerâmica isolante enquanto o calor viaja através do substrato.
O comportamento dielétrico controlado pode suportar desempenho elétrico estável onde a capacitância parasita e a perda dielétrica precisam ser gerenciadas.
Por que a compatibilidade da expansão térmica é importante?
Todo material muda de dimensão quando sua temperatura muda. Em uma embalagem eletrônica multicamadas, diferentes materiais se expandem em taxas diferentes. Se essas diferenças forem grandes, o aquecimento e o resfriamento repetidos podem gerar estresse mecânico nas interfaces.
O coeficiente de expansão térmica do AlN denso é próximo ao do silício, comumente em torno de 4,0 a 4,7 × 10−6/K para notas típicas de engenharia. Esta compatibilidade relativa é particularmente valiosa em embalagens de semicondutores porque a incompatibilidade excessiva de expansão térmica pode contribuir para empenamento, tensão interfacial, rachaduras ou delaminação durante o ciclo térmico.
Por que o ciclismo termal merece atenção especial
Os sistemas eletrônicos raramente permanecem na mesma temperatura. Um módulo de energia pode mover-se repetidamente entre inatividade, carga moderada, carga de pico e desligamento. Um pacote de laser pode passar por períodos repetidos de inicialização e resfriamento. Equipamentos de produção de semicondutores podem ser expostos a temperaturas de processo seguidas de fases de resfriamento.
Cada ciclo térmico cria expansão e contração. Quando os materiais são unidos, as interfaces devem acomodar o seu movimento relativo. A expansão térmica correspondente não elimina completamente o estresse, mas pode reduzir uma fonte importante de incompatibilidade mecânica.
O emparelhamento de materiais deve ser avaliado como um sistema
A cerâmica é apenas uma camada dentro da montagem. Cobre, alumínio, silício, solda, juntas soldadas, sistemas de metalização e materiais de interface térmica podem contribuir para o estresse total. Os engenheiros devem, portanto, comparar os coeficientes de expansão da pilha completa de materiais, em vez de avaliar a cerâmica isoladamente.
- Compare os valores CTE em toda a montagem, em vez de apenas entre dois materiais.
- Avalie as temperaturas dos ciclos térmicos, os tempos de permanência e as contagens de ciclos.
- Considere a espessura e a geometria porque a rigidez afeta a distribuição de tensões.
- Verifique os métodos de união e metalização quanto às suas próprias limitações térmicas.
- Use condições reais de montagem para validação de confiabilidade mecânica.
Como o material é fabricado e densificado?
O desempenho de uma cerâmica avançada depende fortemente da sua rota de fabricação. É difícil obter alta condutividade térmica se o corpo final contiver porosidade excessiva, fases de impureza desfavoráveis ou defeitos microestruturais que espalham fônons transportadores de calor.
Preparação de pó
A produção começa com pó de nitreto de alumínio selecionado para pureza e características de partícula adequadas. A qualidade do pó influencia o comportamento do empacotamento, a resposta à sinterização, o desenvolvimento dos grãos e as propriedades elétricas e térmicas finais da cerâmica.
Conformação e usinagem verde
Dependendo do design do componente, o pó pode ser moldado por processos como fundição de fita, prensagem, moldagem por injeção ou outros métodos de formação de cerâmica. Substratos finos podem exigir conformação especialmente controlada porque a peça final deve manter planicidade e estabilidade dimensional após a queima.
Sinterização e densificação
O nitreto de alumínio possui forte ligação covalente, o que torna a densificação mais exigente do que algumas cerâmicas de óxido convencionais. Auxiliares de sinterização podem ser introduzidos para promover a densificação e controlar as fases dos limites dos grãos. A temperatura de processamento, a atmosfera, a química do pó, o sistema de aditivos e o cronograma de queima influenciam a microestrutura final.
- Condicionamento em pó:O pó cerâmico bruto é preparado para distribuição consistente de partículas, pureza e comportamento de formação.
- Modelagem:O pó é formado em um corpo verde correspondente à geometria necessária do componente.
- Sinterização controlada:O processamento térmico densifica o corpo e desenvolve a estrutura de grãos necessária.
- Acabamento:As superfícies podem ser retificadas, polidas, lapidadas, perfuradas, cortadas ou processadas de outra forma de acordo com os requisitos do projeto.
- Inspeção:Dimensões, qualidade da superfície, comportamento elétrico, propriedades térmicas e outras características definidas pelo cliente podem ser avaliadas.
A usinagem após a sinterização requer ferramentas apropriadas à base de diamante ou outras ferramentas especializadas porque as cerâmicas avançadas são duras e quebradiças. A fase de projeto deve, portanto, levar em conta as tolerâncias alcançáveis, os raios dos cantos, a geometria do furo, o acabamento superficial e possíveis danos nas arestas.
Quais fatores materiais controlam o desempenho final?
Dois componentes feitos do mesmo material nominal podem ter desempenho diferente porque o histórico de processamento é diferente. A condutividade térmica, a resistência, o comportamento dielétrico e a estabilidade dimensional são afetados pela estrutura do grão, porosidade, níveis de impurezas, química dos aditivos e condições de sinterização.
Pureza e efeitos relacionados ao oxigênio
O oxigênio é uma consideração importante no processamento de AlN porque defeitos relacionados ao oxigênio e fases secundárias podem afetar o comportamento da rede e o transporte térmico. O teor excessivo de impurezas pode reduzir a condutividade térmica, razão pela qual as classes de alto desempenho exigem controle e densificação cuidadosos do pó.
Porosidade
Os poros internos interrompem os caminhos contínuos de transferência de calor e podem reduzir a resistência mecânica. Para aplicações térmicas exigentes, a alta densidade relativa é, portanto, uma importante característica de qualidade.
Crescimento de grãos e limites de grãos
O calor na cerâmica cristalina é transportado principalmente através de vibrações na rede. Defeitos, impurezas, limites de grão e certas fases secundárias podem dispersar essas vibrações. Conseqüentemente, o controle microestrutural é fundamental para o desenvolvimento de classes de alta condutividade.
Condição da superfície
O acabamento superficial pode influenciar a qualidade da união, a metalização, a resistência de contato, a precisão dimensional e a consistência da montagem. Um substrato térmico não é simplesmente um material a granel; suas interfaces fazem parte da equação final de desempenho.
A condutividade térmica, as propriedades dielétricas, a densidade, a resistência e a expansão térmica determinam como a cerâmica se comporta como um corpo material.
Planicidade, rugosidade, metalização, qualidade de união, área de contato e tolerância dimensional determinam a eficácia do desempenho da cerâmica dentro da montagem acabada.
Esta distinção é importante durante a avaliação do fornecedor. Um valor de folha de dados descreve o material ou uma amostra de teste, mas o componente montado pode se comportar de maneira diferente porque as interfaces e a geometria influenciam o caminho térmico e elétrico total.
Quais formas e geometrias são usadas na engenharia?
Os componentes cerâmicos técnicos podem ser fabricados em diversas geometrias dependendo do caminho térmico, layout elétrico, método de união e espaço de instalação disponível. A forma mais apropriada é determinada pela montagem e não apenas pelas propriedades do material.
Placas cerâmicas planas fornecem uma base para metalização, layouts de circuitos, módulos de potência, dispositivos semicondutores e conjuntos de distribuição de calor.
Folhas finas ou peças semelhantes a discos podem suportar caminhos térmicos compactos, estruturas de sensores, camadas de isolamento e conjuntos eletrônicos especializados.
Furos, ranhuras, degraus, ranhuras e recursos de montagem personalizados podem ser incorporados quando a geometria plana padrão é insuficiente.
Seleção de espessura
A espessura influencia a resistência térmica, rigidez dielétrica, rigidez, estabilidade dimensional e manuseio mecânico. Um componente mais fino pode encurtar a distância de condução, enquanto um componente mais espesso pode proporcionar maior separação física ou suporte estrutural.
Planicidade e tolerâncias
As montagens térmicas e elétricas geralmente dependem do contato próximo entre múltiplas camadas. Empenamento excessivo ou irregularidade podem reduzir a área de contato efetiva e aumentar a resistência térmica local. Os requisitos de planicidade devem, portanto, ser estabelecidos juntamente com o acabamento superficial e as tolerâncias dimensionais.
Furos, ranhuras e recursos de borda
A geometria altera a concentração de tensão. Furos pequenos, cantos internos afiados, nervuras estreitas e mudanças bruscas de espessura podem criar concentrações locais de tensão em uma cerâmica quebradiça. Transições arredondadas e dimensões de recursos adequadas podem melhorar a capacidade de fabricação e reduzir riscos mecânicos desnecessários.
Para componentes personalizados, os melhores resultados normalmente vêm da consideração da capacidade de fabricação durante o estágio inicial do projeto. Um desenho que especifica apenas dimensões globais pode não definir informações suficientes para uma produção confiável. Planicidade, rugosidade, condição da aresta, tolerâncias de furo, chanfros, qualidade do material e requisitos de teste podem precisar ser documentados.
Onde é usado em eletrônicos avançados?
A combinação de condutividade térmica, isolamento elétrico, estabilidade química e compatibilidade de expansão térmica suporta uma ampla gama de aplicações exigentes. O requisito comum é a necessidade de controlar o calor sem sacrificar a separação elétrica ou a estabilidade dimensional.
1. Módulos semicondutores de potência
Transistores de potência, diodos, dispositivos de porta isolada e outros componentes de comutação geram calor localizado substancial. Substratos cerâmicos podem fornecer isolamento elétrico entre regiões de circuito metalizado e a estrutura de resfriamento subjacente enquanto transmitem calor em direção ao dissipador de calor.
2. Sistemas de iluminação LED e de alta intensidade
LEDs de alto rendimento convertem parte de sua entrada elétrica em calor. Quando a temperatura da junção aumenta excessivamente, a saída óptica, a confiabilidade e a estabilidade operacional podem ser afetadas. Um substrato isolante termicamente condutor pode ajudar a afastar o calor da região ativa.
3. Componentes de comunicação óptica e laser
Diodos laser e transmissores ópticos podem ser sensíveis à temperatura porque o comprimento de onda, a estabilidade de saída e a vida útil do dispositivo podem depender das condições térmicas. Pacotes e submontagens de cerâmica fornecem uma plataforma mecânica e térmica controlada em torno desses componentes.
4. Equipamento de fabricação de semicondutores
Equipamentos de processamento de semicondutores freqüentemente combinam calor, energia elétrica, ambientes de vácuo, condições de processo corrosivas e requisitos dimensionais rigorosos. Componentes à base de AlN podem ser usados onde o gerenciamento térmico e o isolamento elétrico são necessários.
5. Sistemas de alta frequência e RF
Componentes de microondas e RF podem gerar calor e ao mesmo tempo exigir comportamento dielétrico previsível. A seleção do material deve levar em conta a constante dielétrica, as características de perda, a frequência operacional, a temperatura e a geometria do circuito, em vez de apenas a condutividade térmica.
6. Aquecimento de precisão e estruturas térmicas

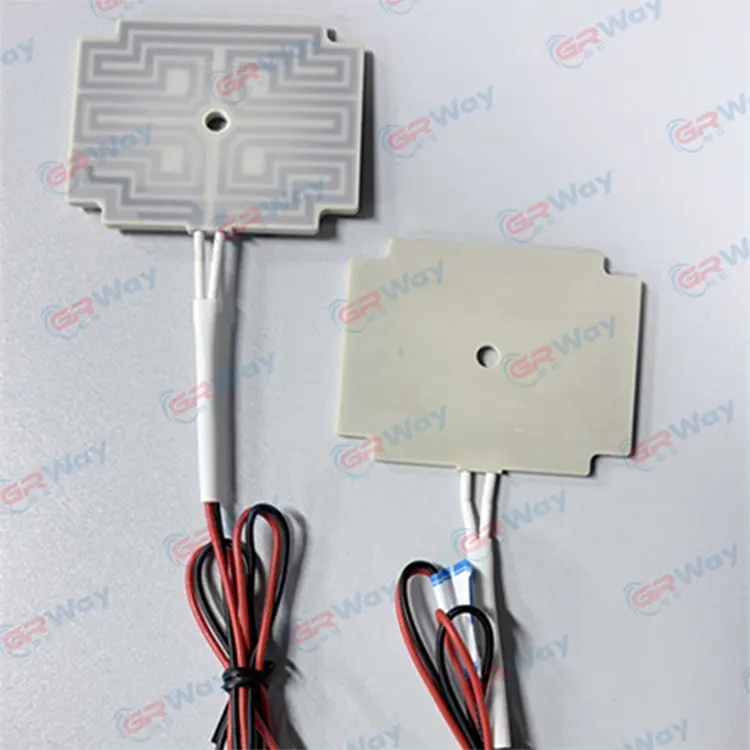

Alguns conjuntos cerâmicos avançados utilizam AlN como uma plataforma estrutural termicamente eficiente para elementos de aquecimento e sistemas sensíveis à temperatura. Nesses projetos, o calor deve mover-se numa direção controlada enquanto os componentes eletricamente ativos permanecem adequadamente isolados.
7. Equipamento médico e analítico
Dispositivos analíticos e médicos podem exigir estruturas térmicas compactas, isolamento elétrico, estabilidade dimensional e resistência a ambientes operacionais exigentes. O tipo específico de cerâmica deve corresponder à temperatura, exposição a produtos químicos, limpeza e requisitos elétricos.
- Sistemas de comutação e conversão de alta potência
- Pacotes LED e optoeletrônicos
- Pacotes de diodo laser e comunicação óptica
- Equipamento de processo de semicondutores
- Conjuntos eletrônicos de RF e microondas
- Estruturas de aquecimento cerâmicas especializadas
- Equipamentos médicos, analíticos e eletrônicos de precisão
Como ela se compara a outras cerâmicas técnicas?
Nenhum material cerâmico é universalmente superior para todas as aplicações. Os engenheiros normalmente comparam a condutividade térmica, as características dielétricas, a resistência mecânica, o comportamento de fratura, a expansão térmica, a estabilidade química, os requisitos de processamento e as demandas da montagem acabada.
Alumina
A alumina é amplamente utilizada porque oferece uma combinação madura de isolamento elétrico, resistência mecânica, estabilidade química e métodos de processamento estabelecidos. Sua condutividade térmica é geralmente inferior à dos graus de AlN de alta condutividade, tornando o AlN atraente quando a resistência térmica se torna uma restrição de projeto mais crítica.
Nitreto de Silício
O nitreto de silício é conhecido por sua alta resistência mecânica, forte resistência ao choque térmico e boa estabilidade em altas temperaturas. Pode ser preferido em aplicações onde a resistência à fratura e o desempenho estrutural são especialmente importantes, enquanto o AlN é frequentemente selecionado quando o isolamento elétrico e a alta condutividade térmica devem ser combinados.
Óxido de Berílio
O óxido de berílio também proporciona alta condutividade térmica com isolamento elétrico, mas seu uso requer controles rigorosos porque a poeira contendo berílio é perigosa durante o processamento. Os requisitos de aplicação e as condições de segurança de fabricação precisam, portanto, ser considerados cuidadosamente.
Soluções baseadas em AlN
O AlN é particularmente útil quando os projetistas precisam de um forte equilíbrio entre condução térmica, isolamento elétrico, baixa expansão térmica e estabilidade química em uma estrutura cerâmica compacta.
A comparação mais útil é, portanto, específica da aplicação. Se o requisito principal for isolamento elétrico sob cargas térmicas moderadas, diversas cerâmicas podem ser adequadas. Quando a densidade de calor aumenta e a resistência térmica se torna uma questão importante no projeto, a condutividade térmica pode receber um peso muito maior. Quando a ligação direta ao silício está envolvida, a relação de expansão térmica torna-se outro fator chave.
Como os engenheiros devem especificar o material?
Uma especificação cerâmica útil deve descrever todos os requisitos de desempenho, em vez de simplesmente nomear o material. Isso ajuda a reduzir a ambiguidade durante a produção e torna as comparações entre fornecedores mais significativas.
Comece com o requisito térmico
Defina a potência máxima do dispositivo, a geração de calor esperada, a temperatura permitida, o caminho térmico, os materiais de interface e a configuração de resfriamento. Um grau de condutividade elevado pode não resolver um problema térmico se a resistência dominante estiver localizada em outra interface.
Defina o requisito elétrico
Tensão, frequência, distância de isolamento, rigidez dielétrica, requisitos de vazamento e condições ambientais devem ser indicados. Para aplicações de RF, a constante dielétrica e a perda dielétrica na frequência pretendida também devem ser consideradas.
Definir requisitos mecânicos e dimensionais
Especifique espessura, comprimento, largura, planicidade, paralelismo, geometria do furo, recursos de aresta, rugosidade da superfície e tolerâncias dimensionais. Esses fatores podem influenciar tanto a confiabilidade da montagem quanto o contato térmico.
Definir requisitos de processamento e superfície
Se o componente for metalizado, brasado, colado, soldado ou integrado em uma montagem multicamadas, esses processos posteriores deverão ser comunicados antes da finalização do grau cerâmico. A condição da superfície e a compatibilidade da metalização podem ser tão importantes quanto as propriedades do material a granel.
| Categoria de especificação | Itens-chave a serem definidos | Pergunta típica de engenharia |
|---|---|---|
| Material | Grau, pureza, densidade, sistema de aditivos | Qual classe de material atende às condições térmicas e elétricas pretendidas? |
| Térmico | Condutividade, temperatura operacional, ciclagem térmica | Onde está a principal resistência térmica na montagem completa? |
| Elétrica | Resistividade, constante dielétrica, perda dielétrica, requisitos de ruptura | Qual desempenho de isolamento é necessário na tensão e frequência reais? |
| Geometria | Comprimento, largura, espessura, furos, ranhuras, raios | A forma pode ser produzida de forma consistente sem introduzir concentrações de tensão evitáveis? |
| Superfície | Rugosidade, planicidade, compatibilidade de metalização | Como a cerâmica irá interagir com a próxima camada? |
| Qualidade | Pontos de inspeção, método de teste, tolerâncias, documentação | Quais características precisam de verificação em nível de produção? |
Também é importante distinguir entre propriedades de materiais e especificações de componentes acabados. A condutividade térmica pode ser relatada a partir de uma amostra de teste, enquanto uma peça de produção tem suas próprias dimensões, condição de superfície e histórico de fabricação. Uma forte especificação de engenharia conecta a propriedade do laboratório ao componente real usado no dispositivo.
O que deve ser confirmado antes da produção?
- Grau cerâmico final e condutividade térmica alvo
- Isolamento elétrico e requisitos dielétricos
- Dimensões acabadas e classe de tolerância
- Requisitos de acabamento de superfície, planicidade e borda
- Condições de metalização, união, brasagem ou ligação
- Temperatura operacional e condições do ciclo térmico
- Métodos de inspeção e critérios de aceitação
Especificações claras permitem que o fabricante de cerâmica e a equipe de projeto discutam o mesmo objetivo de engenharia. Eles também facilitam a identificação se um problema provém da seleção de materiais, geometria, processamento, união ou projeto térmico em nível de sistema.
Para aplicações que exigem transporte térmico controlado e isolamento elétrico,Cerâmica de nitreto de alumíniopode fornecer uma combinação prática de propriedades que é difícil de reproduzir com um material convencional de função única.
Quais princípios de design ajudam a maximizar o desempenho?
Um bom design cerâmico começa com a arquitetura térmica e elétrica, e não com o nome do material. Os resultados mais confiáveis vêm da compreensão de como o calor, a corrente, a carga mecânica e as mudanças de temperatura interagem dentro da montagem.
Mantenha o caminho térmico direto
Reduza camadas desnecessárias entre a fonte de calor e o dissipador de calor. Cada interface de material adicional pode adicionar resistência de contato, variabilidade de ligação ou impedância térmica. A espessura da cerâmica deve ser escolhida de acordo com o isolamento e os requisitos mecânicos, mantendo a eficiência do caminho térmico.
Evite estresse geométrico desnecessário
As cerâmicas são fortes na compressão, mas comparativamente sensíveis à tensão de tração e às transições geométricas repentinas. Cantos arredondados, posicionamento sensato dos furos, espessura de parede apropriada e cargas de montagem controladas podem melhorar a confiabilidade dos componentes.
Projete a interface, não apenas o substrato
O desempenho térmico depende fortemente da qualidade do contato. Uma cerâmica de alta condutividade pode ser prejudicada por má ligação, vazios, superfícies irregulares, pressão inadequada ou uma camada de interface de baixa condutividade. A planicidade da superfície e as condições de união devem, portanto, ser tratadas como parte do projeto térmico.
Plano para ciclismo termal
Um componente que sobrevive a um único evento de alta temperatura ainda pode falhar após repetidos ciclos. Os testes de confiabilidade devem refletir a faixa real de temperatura, taxa de aquecimento, taxa de resfriamento, tempo de permanência e restrições mecânicas esperadas na operação.
Perguntas frequentes
Para que é usado o nitreto de alumínio?
O nitreto de alumínio é usado onde os engenheiros precisam de isolamento elétrico juntamente com transferência de calor eficiente. As aplicações comuns incluem substratos de semicondutores de potência, pacotes de LED, pacotes de laser e optoeletrônicos, componentes de equipamentos semicondutores, conjuntos de RF e estruturas térmicas especializadas.
Por que o nitreto de alumínio é adequado para eletrônica de potência?
A eletrônica de potência gera calor concentrado ao mesmo tempo que requer isolamento elétrico. O nitreto de alumínio pode fornecer uma plataforma isolante termicamente condutora, ajudando o calor a se mover dos dispositivos ativos em direção às estruturas de resfriamento sem usar um substrato eletricamente condutor.
Como a expansão térmica do nitreto de alumínio se compara à do silício?
Seu coeficiente de expansão térmica é relativamente próximo ao do silício. Essa compatibilidade pode reduzir a incompatibilidade de expansão térmica em pacotes de semicondutores em comparação com combinações de materiais que se expandem em taxas significativamente diferentes.
O nitreto de alumínio é eletricamente condutor?
O nitreto de alumínio denso é um isolante elétrico com alta resistividade elétrica. Esta é uma das suas principais vantagens em substratos eletrônicos onde o calor deve se mover de forma eficiente enquanto os circuitos condutores permanecem eletricamente isolados da estrutura de suporte.
Que condutividade térmica um grau de nitreto de alumínio pode alcançar?
Os graus densos típicos podem estar dentro de uma faixa aproximada de 140 a 230 W/m·K, enquanto os graus comerciais específicos podem ser diferentes. A condutividade térmica depende da pureza, microestrutura, densidade, aditivos, condições de processamento e método de teste, portanto, a especificação específica da classe deve ser usada para cálculos de projeto.
O que pode reduzir a condutividade térmica do nitreto de alumínio?
Porosidade, defeitos relacionados a impurezas, fases secundárias inadequadas e dispersão microestrutural podem reduzir o transporte térmico. A qualidade do pó, o controle de oxigênio, as condições de sinterização e a densificação são, portanto, fatores de produção importantes.
O material pode ser usinado em formatos personalizados?
Sim. Componentes cerâmicos densos podem ser processados em placas, furos, ranhuras, degraus e outras geometrias personalizadas usando métodos de usinagem especializados apropriados. Como o material é duro e quebradiço, os requisitos de geometria e tolerância devem ser considerados juntamente com a capacidade de usinagem.
O que deve ser especificado para um componente cerâmico personalizado?
Uma especificação completa normalmente inclui qualidade do material, condutividade térmica, requisitos elétricos, dimensões, tolerâncias, planicidade, acabamento superficial, furos ou outras características, temperatura operacional, condições de ciclo térmico, requisitos de metalização ou união e critérios de inspeção.
A condutividade térmica é a única propriedade que importa?
Não. A condutividade térmica deve ser considerada juntamente com o isolamento elétrico, as características dielétricas, a expansão térmica, a resistência mecânica, o comportamento à fratura, a resistência química, a tolerância dimensional, a condição da superfície e a compatibilidade com processos de montagem posteriores.
Principais conclusões de engenharia
A seleção avançada de cerâmica torna-se mais importante à medida que a densidade de potência, a temperatura operacional e a complexidade da embalagem aumentam. O desafio central da engenharia muitas vezes não é simplesmente remover o calor, mas removê-lo enquanto mantém o isolamento elétrico e controla o estresse mecânico.
- A alta condutividade térmica pode encurtar o caminho térmico de um dispositivo ativo até uma estrutura de resfriamento.
- A alta resistividade elétrica suporta estruturas eletrônicas e de energia isoladas.
- Um CTE próximo ao silício pode ajudar a gerenciar a incompatibilidade termomecânica em conjuntos de semicondutores.
- Pureza, densidade, aditivos e microestrutura afetam fortemente o desempenho final do material.
- O acabamento superficial, a planicidade, a geometria e os métodos de união podem determinar o desempenho real da montagem.
- Os testes específicos da aplicação são essenciais quando as condições operacionais envolvem alta temperatura, ciclos térmicos rápidos, alta tensão ou ambientes químicos exigentes.
Para engenheiros que projetam substratos térmicos, peças de equipamentos semicondutores, pacotes eletrônicos ou estruturas cerâmicas de precisão,Cerâmica de nitreto de alumíniomerece avaliação quando a condutividade térmica e o isolamento elétrico devem trabalhar juntos no mesmo componente.
A seleção do material deve sempre ser finalizada em relação às condições reais de operação, configuração da montagem e dados técnicos específicos da classe.
Discuta seus requisitos de componentes cerâmicos
VERDEWAY®suporta aplicações cerâmicas avançadas envolvendo gerenciamento térmico, isolamento elétrico, estruturas de aquecimento e componentes eletrônicos de precisão. Compartilhe seu desenho, dimensões, requisitos de material, condições operacionais e metas de aplicação para iniciar uma discussão técnica personalizada para o componente.
Contate-nos
