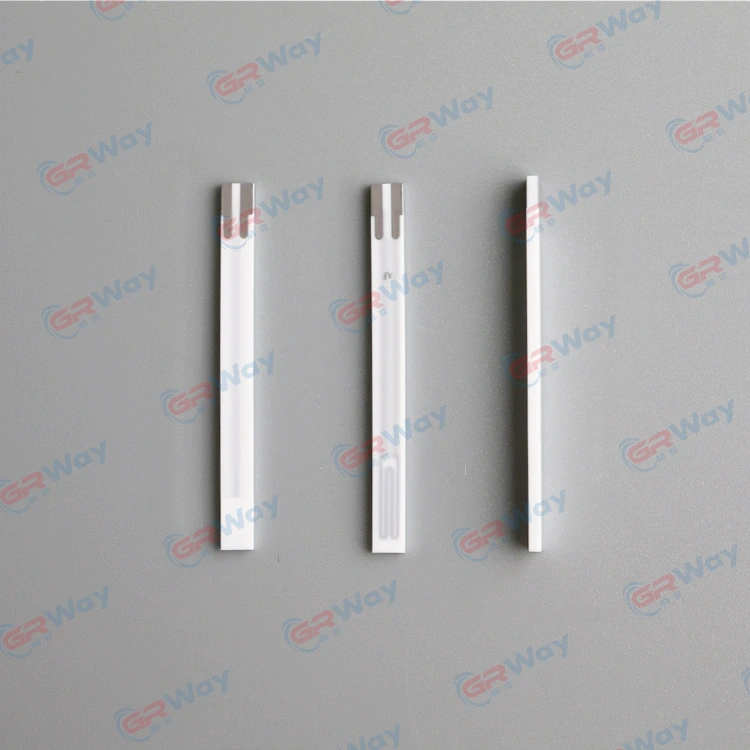

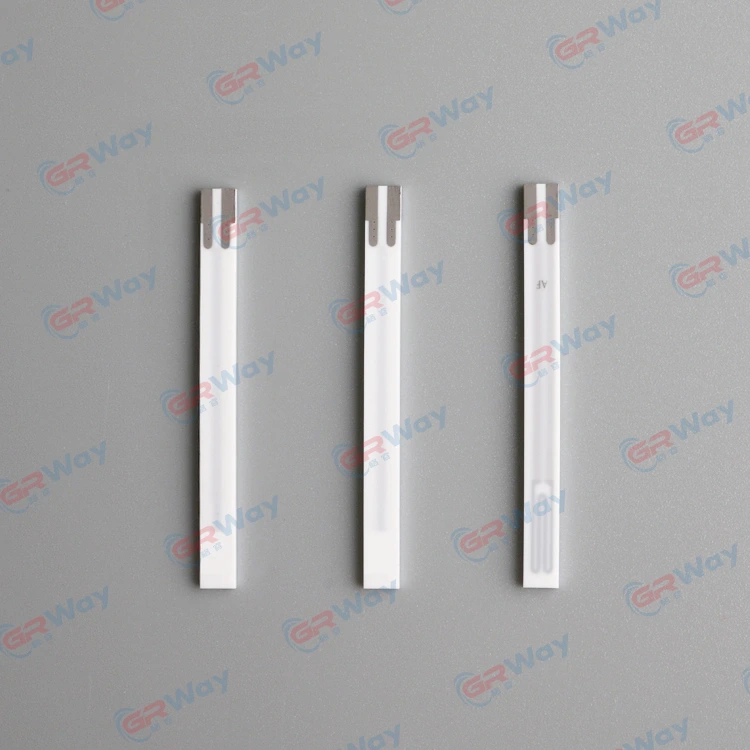

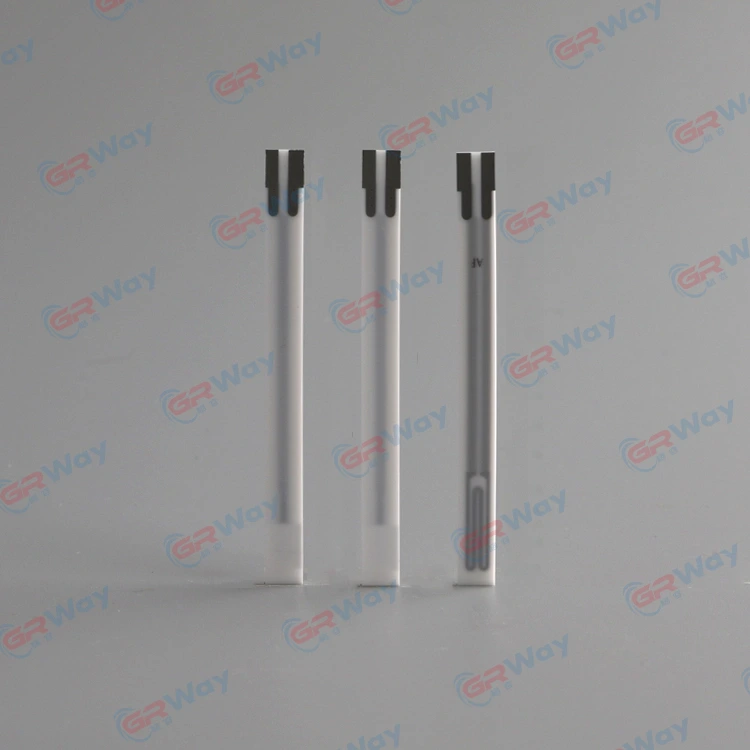

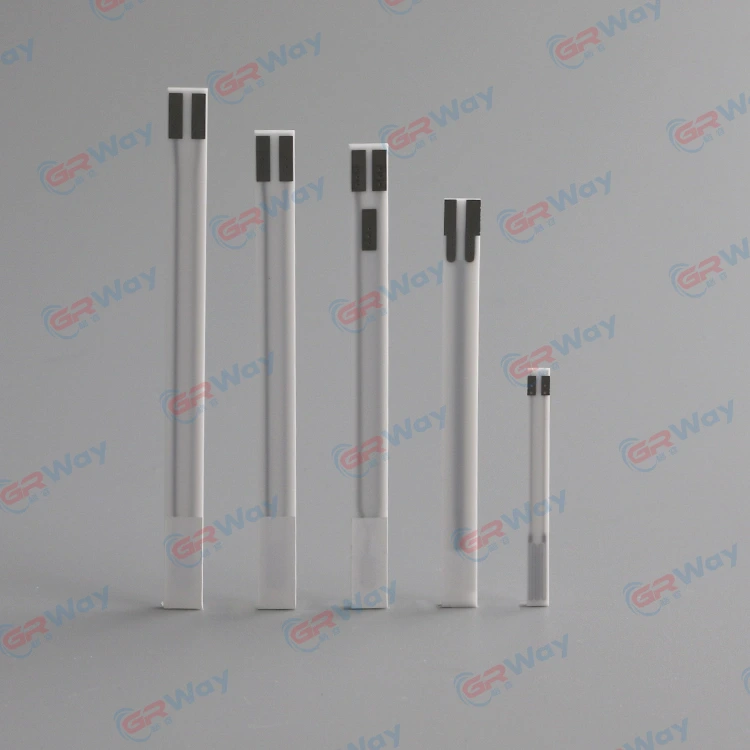

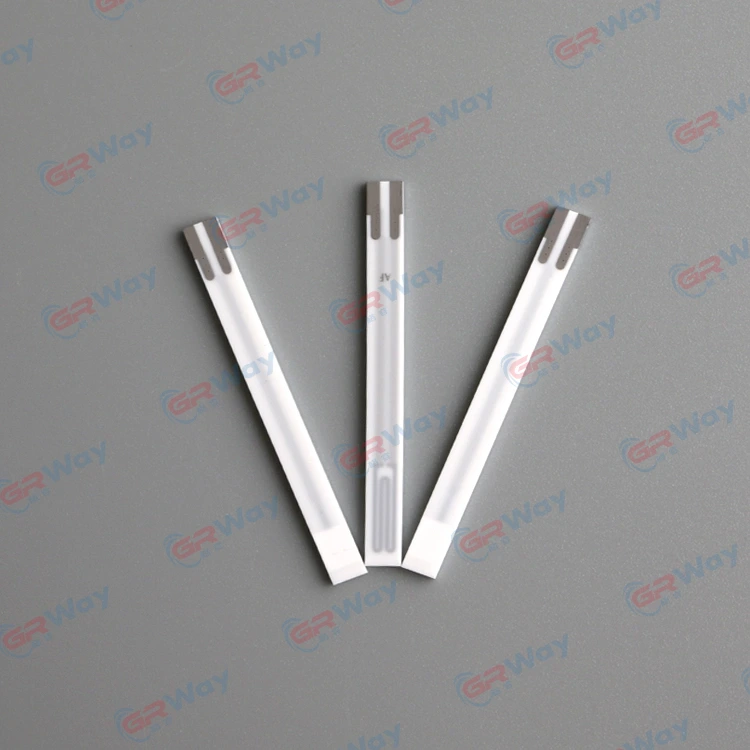

Núcleo de aquecimento da placa de comutação para sensor de oxigênio automotivo

Núcleo de aquecimento da placa de comutação para sensor de oxigênio automotivo

GRWAYsão produzidos através da implementação de processos de laminação cerâmica. Devido à sua compacidade, alta potência e rápida velocidade de aquecimento, o Aquecedor de Cerâmica pode fornecer maior confiabilidade do que nunca. As aplicações incluem principalmente o uso como tipos inovadores de aquecedores nas indústrias automotiva, médica e de semicondutores.

Processo de troca do núcleo de aquecimento da placa para sensor de oxigênio automotivo

1. O material da matriz do produto usa cerâmica de alumina branca

a)

b)

2. O material eletrolítico usa cerâmica eletrolítica YSZ

a)

b)

c)

3.Eletrodos, aquecedores, cabos, almofadas, todos usam materiais de Pt (Escolha diferentes materiais de conteúdo de Pt de acordo com a função)

Teste do motor

Após a montagem do produto, teste a taxa de vazamento sob otemperaturade 25â±10âe a pressão do ar de 3,4 bar, e o teste de bancada do motor é realizado sob a condição de que a taxa de vazamento seja inferior a 0,2 cm3 / min.

Parâmetros de teste de bancada do motor

Propriedades elétricas

Resistência do aquecedor à temperatura ambienteï¼2.1Ω±0.3Ω.

Tensão nominal do aquecedorï¼8V±1 V.

A corrente de estado estacionário do aquecedor quando carregada com uma tensão de 8 Vï¼1,3A±0,1 A.

Resistência de isolamento entre a almofada do aquecedor e a almofada do eletrodoï¼ï¼100 MΩ.

Resistência à pressão durável

Aquecedor 1100âciclagem térmicaï¼12Vï¼3 min onï¼1 min offï¼ï¼4500 vezes.

Pressão do aquecedorï¼24 Vï¼500 msï¼10 vezesï¼.

Núcleo de aquecimento da placa de comutação para estrutura de sensor de oxigênio automotivo

A estrutura do núcleo cerâmico B, conforme mostrado na Figura 1, o núcleo cerâmico inclui cinco camadas, e são camada protetora, camada de eletrólito, camada de ar, camada de base e camada de aquecimento. O sistema de camada protetora inclui almofada de eletrodo, camada protetora porosa e camada de óxido de alumínio. O sistema de camada de eletrólito inclui eletrodo interno/externo, camada de eletrólito YSZ. E a camada das vias aéreas consiste em vias aéreas, camada de alumina. A camada de base tem várias camadas de alumina (pode ajustar com base nos requisitos do cliente na espessura do produto). O sistema de camada de aquecimento inclui aquecedor, almofada de aquecimento e camada de alumínio de oxidação.

Especificação do produto

Condições de uso recomendadas

Faixa de temperatura operacional convencional: 750âï½850â

Temperatura máxima de operação contínuaï¼250 hï¼ï¼¼¼1000â

Deve ser utilizado de acordo com o disposto na GB 17930 gasolina e atender aos requisitos GB 18351 da gasolina veicular etanol.

Núcleo de aquecimento da placa de comutação para aplicação de sensor de oxigênio automotivo

Embalagem e Entrega

A embalagem adequada deve ser levada para evitar a quebra e contaminação durante o transporte.

Entrega expressa internacional rápida, como dhl, tnt, fedex, ups ect.

Perguntas frequentes

1.Quais informações você precisa saber Se quisermos fazer o pedido de um elemento de aquecimento?

Boa pergunta. Forneça informações o mais claras possível, como forma, comprimento, diâmetro, resistência, zona de aquecimento e requisitos de temperatura de trabalho, etc.

2. Qual é o seu MOQ?

Não há MOQ para já modelos de aquecedor de cerâmica

Você pode comprar a quantidade que quiser.
