Núcleo de aquecimento tipo placa para sensor de oxigênio automotivo
  • Núcleo de aquecimento tipo placa para sensor de oxigênio automotivo - 0 Núcleo de aquecimento tipo placa para sensor de oxigênio automotivo - 0

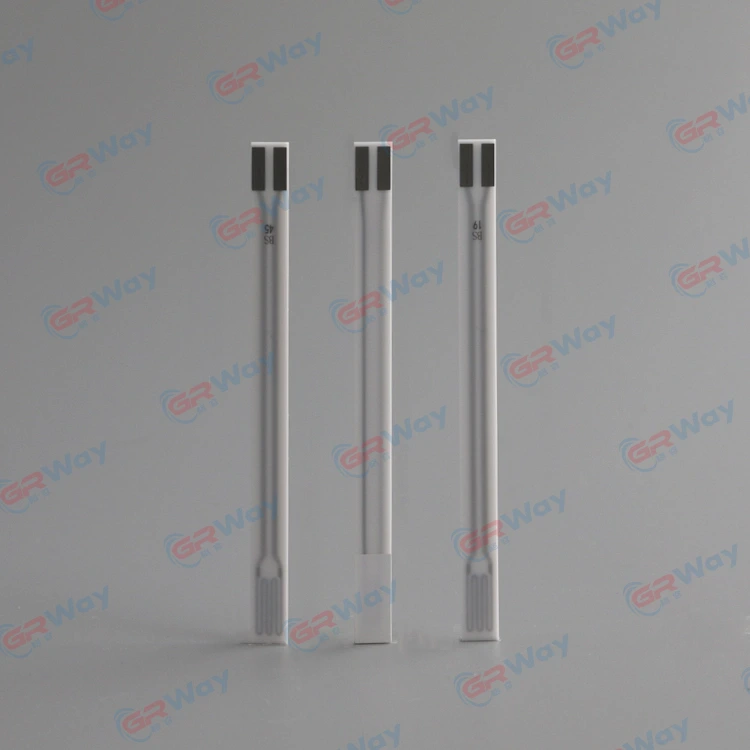

  • Núcleo de aquecimento tipo placa para sensor de oxigênio automotivo - 1 Núcleo de aquecimento tipo placa para sensor de oxigênio automotivo - 1

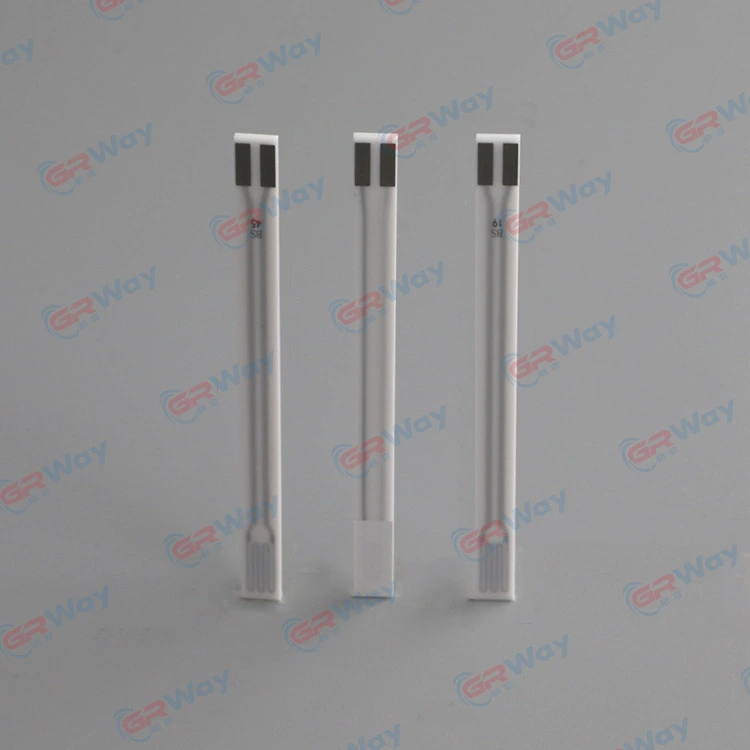

  • Núcleo de aquecimento tipo placa para sensor de oxigênio automotivo - 2 Núcleo de aquecimento tipo placa para sensor de oxigênio automotivo - 2

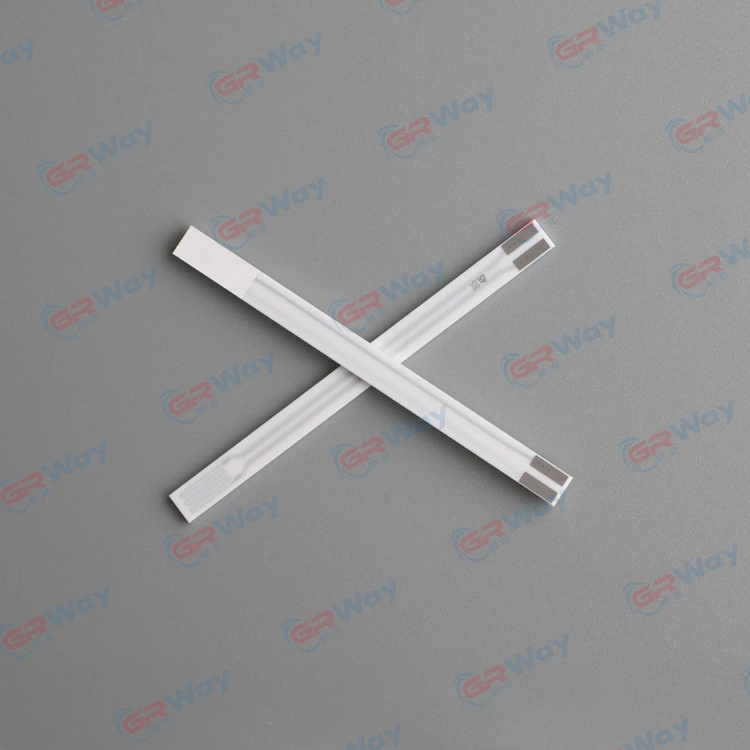

  • Núcleo de aquecimento tipo placa para sensor de oxigênio automotivo - 3 Núcleo de aquecimento tipo placa para sensor de oxigênio automotivo - 3

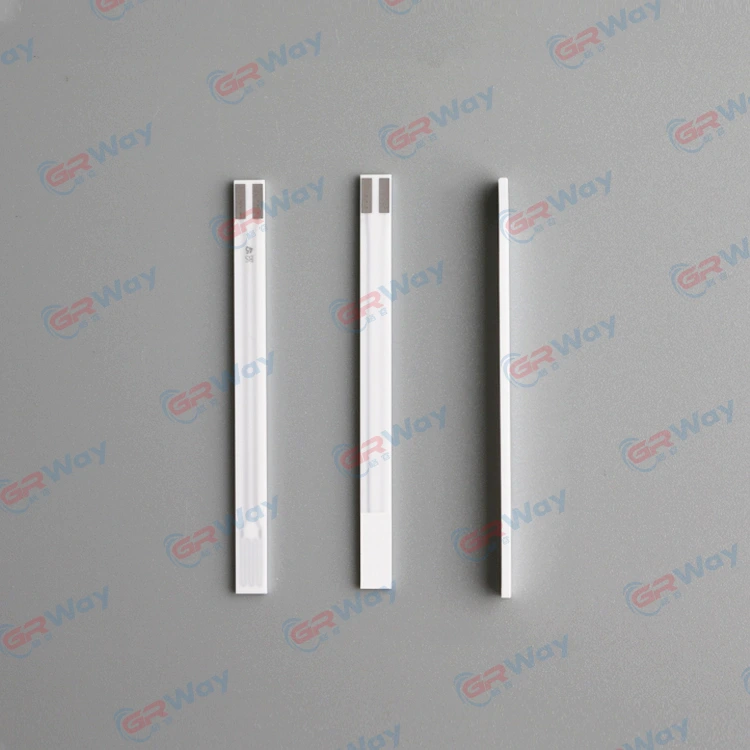

  • Núcleo de aquecimento tipo placa para sensor de oxigênio automotivo - 4 Núcleo de aquecimento tipo placa para sensor de oxigênio automotivo - 4

Núcleo de aquecimento tipo placa para sensor de oxigênio automotivo

Núcleo de aquecimento tipo placa GRWAY® para sensor de oxigênio automotivo são produzidos implementando processos de laminação de cerâmica. Devido à sua compacidade, alta potência e rápida velocidade de aquecimento, o Aquecedor de Cerâmica pode fornecer maior confiabilidade do que nunca. As aplicações incluem principalmente o uso como tipos inovadores de aquecedores nas indústrias automotiva, médica e de semicondutores.

Modelo:BS

Enviar consulta

Baixar PDF

Descrição do produto
Como um dos principais fabricantes e fornecedores de núcleo de aquecimento do tipo placa para sensores de oxigênio automotivo na China, GRWAY

Núcleo de aquecimento tipo placa para sensor de oxigênio automotivo

GRWAYsão produzidos através da implementação de processos de laminação cerâmica. Devido à sua compacidade, alta potência e rápida velocidade de aquecimento, o Aquecedor de Cerâmica pode fornecer maior confiabilidade do que nunca. As aplicações incluem principalmente o uso como tipos inovadores de aquecedores nas indústrias automotiva, médica e de semicondutores.


Processo de Núcleo de Aquecimento Tipo Placa para Sensor de Oxigênio Automotivo

1. O material da matriz do produto usa cerâmica de alumina branca

a) Densidade 3,94 g/cm3ï¼

b) Forçaï¼500 MPaã


2. O material eletrolítico usa cerâmica eletrolítica YSZ

a) Densidade - 5,75 g/cm3ï¼

b) Forçaï¼400 MPaï¼

c) Envelhecimento: 230â×50 hã


3.Eletrodos, aquecedores, cabos, almofadas, todos usam materiais de Pt (Escolha diferentes materiais de conteúdo de Pt de acordo com a função)


Teste do motor

Após a montagem do produto, teste a taxa de vazamento sob a temperatura de 25â±10âe a pressão de ar de 3,4 bar, e o teste de bancada do motor é realizado sob a condição de que a taxa de vazamento seja inferior a 0,2 cm3 / min.


Parâmetros de teste de bancada do motor

Teste de Bancada do Motor

350â

800â

λ=0,95

Lambda = 0,95, tensão do sensor

800 mV±65 mV

700 mV±65 mV

λ=1,05

Lambda = 1,05, tensão do sensor

50 mV±30 mV

50 mV±30 mV

Tempo de Resposta 600 mVï½300 mV

ï¼150ms

ï¼150ms

Tempo de Resposta 300 mVï½600 mV

ï¼100ms

ï¼60ms

impedância interna

â¤500Ω

Tempo de desligamento

â¤12 s

Corrente do Aquecedor

0,5 A±0,1 A


Propriedades elétricas

Resistência do aquecedor à temperatura ambienteï¼9,5Ω±1Ωã

Tensão nominal do aquecedorï¼13,5 V±1 Vã

A corrente de estado estacionário do aquecedor quando carregada com uma tensão de 13,5 Vï¼0,5 A±0,1 Aã

Resistência de isolamento entre o aquecedor e o eletrodo Padï¼ï¼100 MΩã


Resistência à pressão durável

Aquecedor 1100âciclagem térmicaï¼20 Vï¼3 min onï¼1 min offï¼ï¼4500 vezesâ

Pressão do Aquecedorï¼32 Vï¼500 msï¼10 vezesï¼ã



Núcleo de aquecimento tipo placa para estrutura de sensor de oxigênio automotivo

A estrutura do núcleo cerâmico B, conforme mostrado na Figura 1, o núcleo cerâmico inclui cinco camadas, e elas são


Especificação do produto

Item

Requerimentos ambientais

Valores padrão

Método de teste

Resistência do aquecedor à temperatura ambiente

Nenhum

9,5Ω±1Ω

Use um multímetro para testar a resistência entre as almofadas do aquecedor.

Corrente de estado estacionário do aquecedor quando carregado com uma tensão de 13,5 V

Temperatura: 23â±3â

0,5 A±0,1 A

Uma fonte DC foi usada para testar a corrente de estado estacionário quando o aquecedor foi carregado com a tensão de 13,5 V.

Tempo de ativação

Temperatura: 23â±3â

â¤5 s

A voltagem de 450 mV foi carregada em ambas as extremidades do eletrodo através de um resistor de 1 Mé. E registre a tensão de saída quando 13,5 V foi carregado. Teste o tempo quando a tensão de saída caiu para 300 mV pelo cartão de aquisição.



Requerimentos ambientais

Valores padrão

Método de teste

Teste de Sinal Elétrico

Sem ambiente de vento

Corrente interna e externa do eletrodoï¼100μA

Sob atmosfera de ar, uma fonte DC foi usada para carregar tensão de 13,5 V para o aquecedor, e tensão de 450 mV foi carregada entre os eletrodos interno e externo (o eletrodo interno foi conectado ao eletrodo positivo), e observe o valor da corrente entre o eletrodo interno e eletrodos externos.

Temperatura máxima

Sem ambiente de vento

770â±50â

A temperatura máxima do aquecedor em estado estacionário foi medida por um termovisor.

350âTempo de aquecimento

Temperatura: 23â±3â

â¤7 s

Teste o tempo necessário para o aquecimento do aquecedor da temperatura ambiente até 350°C pelo termovisor.

Teste de rachaduras

Nenhum

sem rachaduras

Teste a situação de rachadura do núcleo de porcelana através do magenta.

Exterior

Nenhum

A superfície sem rachaduras, sem bolhas, sem rachaduras e outros defeitos

Inspeção visual

Dimensões

Nenhum

ï¼58,6 mm±0,5 mmï¼×ï¼4,4 mm±0,1 mmï¼×ï¼1,25 mm±0,1 mmï¼


Condições de uso recomendadas

Faixa de temperatura operacional convencional: 350âï½850â

Temperatura máxima de operação contínuaï¼250 hï¼ï¼¼¼1000â

Deve ser utilizado de acordo com o disposto na GB 17930 gasolina e atender aos requisitos GB 18351 da gasolina veicular etanol.


Núcleo de aquecimento tipo placa para aplicação de sensor de oxigênio automotivo


Embalagem e Entrega

A embalagem adequada deve ser levada para evitar a quebra e contaminação durante o transporte.


Entrega expressa internacional rápida, como dhl, tnt, fedex, ups ect.


Perguntas frequentes

1.Quais informações você precisa saber Se quisermos fazer o pedido de um elemento de aquecimento?

Boa pergunta. Forneça informações o mais claras possível, como forma, comprimento, diâmetro, resistência, zona de aquecimento e requisitos de temperatura de trabalho, etc.


2. Qual é o seu MOQ?

Não há MOQ para modelos de aquecedor de cerâmica já

Você pode comprar a quantidade que quiser.
