Como um elemento de aquecimento de solda melhora a estabilidade da temperatura?

Índice

Esboço resumido

• Defina o queElemento de aquecimento de soldagemé e o que controla (não apenas “calor”, mas recuperação e transferência).
• Traduza reclamações reais do chão de fábrica em problemas mensuráveis ​​de aquecedores.
• Explique os assassinos de estabilidade: posicionamento do sensor, acoplamento térmico, densidade de potência, oxidação e atraso de controle.
• Compare tecnologias de aquecedores e combine-as com as aplicações.
• Forneça uma lista de verificação de seleção prática e um manual de manutenção.
• Ofereça etapas de solução de problemas que reduzam o desperdício e o retrabalho.

O que é um elemento de aquecimento de solda em termos práticos?

A Elemento de aquecimento de soldagemé o componente que converte energia elétrica em energia térmica controlada no ponto onde a solda deve derreter e molhar as superfícies metálicas. Essa definição parece óbvia – até você perceber que muitos problemas de soldagem acontecem mesmo quando uma estação “lê” a temperatura correta.

Na prática, a função de um aquecedor não é apenas atingir um ponto de ajuste; deve tambémrecuperarinstantaneamente quando o calor é retirado por uma placa de cobre, um invólucro de conector ou um fio grosso. Se o aquecedor não conseguir acompanhar, você verá sintomas como juntas frias, tempo de permanência prolongado, almofadas levantadas, fluxo queimado e pontas que oxidam mais rápido do que deveriam.

Pense assim: seu controlador pode comandar “350°C”, mas a junta se preocupa com a rapidez com que seu sistema pode fornecer energia e manter a ponta estável sob carga. É aí que o design do aquecedor – materiais, geometria, acoplamento do sensor e isolamento – faz ou quebra a experiência.

Pontos problemáticos comuns do cliente e o que eles realmente significam

O principal insight: a maioria das reclamações não são “erros do operador”. São problemas de transferência de calor no nível do sistema, o que significa que o aquecedor, a interface da ponta e o método de controle devem ser avaliados em conjunto.

Por que a estabilidade da temperatura falha

A estabilidade da temperatura é uma promessa feita por todo o sistema de soldagem. Um forteElemento de aquecimento de soldagemajuda, mas a estabilidade ainda pode falhar quando qualquer um dos seguintes itens estiver desativado:

1. A colocação do sensor está muito longe da superfície de trabalho.
   Se o sensor de temperatura (geralmente um termopar ou termistor) não estiver intimamente acoplado à área da ponta, a estação “pensa” que está estável enquanto a ponta está realmente esfriando sob carga.
2. Mau acoplamento térmico entre o aquecedor e a ponta.
   Pequenas lacunas de ar, ajustes soltos ou desgaste podem transformar a interface em um isolante. O aquecedor fica mais quente para compensar, o que acelera a oxidação e reduz a vida útil da ponta.
3. A densidade de potência não corresponde ao trabalho.
   O trabalho de passo fino se beneficia de energia rápida e controlada com overshoot mínimo; cobre pesado e blindagens exigem maior capacidade de recuperação. Um aquecedor de tamanho único geralmente decepciona em cargas de trabalho mistas.
4. O isolamento e o design do chumbo não são robustos.
   Os ciclos térmicos repetidos tensionam as juntas internas e o isolamento. Se o aquecedor for frequentemente batido, torcido ou exposto a vapores de fluxo, a durabilidade é importante.
5. O comportamento de controle causa overshoot/undershoot.
   Mesmo um bom aquecedor pode se comportar mal com ajustes de controle instáveis. Overshoot queima o fluxo; o undershoot força um tempo de permanência mais longo – ambos aumentam os defeitos.

Tipos de aquecedores e quando cada um faz sentido

Embora a marca varie, a maioriaElemento de aquecimento de soldagemos projetos se enquadram em algumas famílias técnicas. Conhecer as vantagens e desvantagens ajuda a evitar pagar pela “atualização” errada.

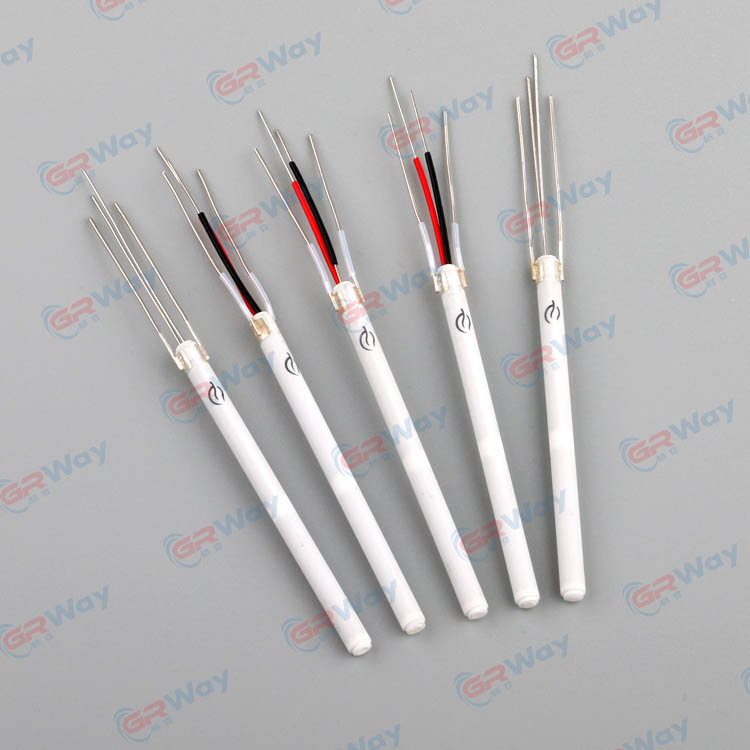

• Aquecedores cerâmicos enrolados em fio
  Nicromo ou fio de resistência semelhante embutido ao redor/dentro da cerâmica. Freqüentemente econômico e amplamente utilizado, com durabilidade decente quando bem feito.
• Aquecedores estilo cartucho
  Aquecedores compactos integrados em um formato de tubo. Eles podem fornecer densidade de potência sólida e podem ser projetados para forte acoplamento à estrutura da ponta.
• Conjuntos integrados de aquecedor + sensor
  Projetos que colocam o aquecimento e a detecção mais próximos da superfície de trabalho. Muitas vezes, isso melhora o tempo de resposta e reduz a lacuna entre “leitura e realidade”.
• Cerâmica autorregulável (comportamento semelhante ao PTC)
  Certas cerâmicas aumentam a resistência à medida que a temperatura aumenta, oferecendo um efeito limitante natural. Útil para alguns aplicativos, embora o desempenho dependa muito do design completo do sistema.

Lista de verificação de seleção para resultados confiáveis

Use esta lista de verificação ao avaliar umElemento de aquecimento de soldagempara uma nova ferramenta, um programa de reparo ou uma linha de produção:

• Requisito de recuperação:Qual é a maior carga térmica que você deve soldar (planos de aterramento, blindagens, terminais, conectores)?
• Acoplamento térmico:Quão firme e consistente é a interface do aquecedor com a ponta ou superfície de trabalho?
• Integração de sensores:O sensor de temperatura está próximo o suficiente para controlar a temperatura real da ponta sob carga?
• Estabilidade sob fluxo de ar:Os ventiladores, a extração de fumos ou as correntes de ar afetarão a temperatura da ponta?
• Compatibilidade elétrica:Tensão, faixa de resistência, tipo de conector e suporte ao controlador.
• Fatores de durabilidade:Vida útil do ciclo térmico, robustez mecânica, resistência de isolamento e alívio de tensão do chumbo.
• Facilidade de manutenção:Você pode substituir o aquecedor sem refazer todo o conjunto da alça?
• Ajuste ao processo:O aquecedor suporta sua estratégia de liga de solda e fluxo sem forçar pontos de ajuste extremos?

Tabela de comparação

Práticas recomendadas de manutenção e vida útil

Mesmo o melhorElemento de aquecimento de soldagemse sentirá “fraco” se a dica for negligenciada ou se o processo for inconsistente. Esses hábitos reduzem a oxidação, melhoram a umectação e protegem o conjunto do aquecedor:

• Use o ponto de ajuste efetivo mais baixo.Temperatura mais alta não é “mais profissional”. Muitas vezes apenas queima o fluxo mais rápido.
• Mantenha a ponta estanhada.Uma fina camada de solda reduz a oxidação e melhora a transferência de calor para a junta.

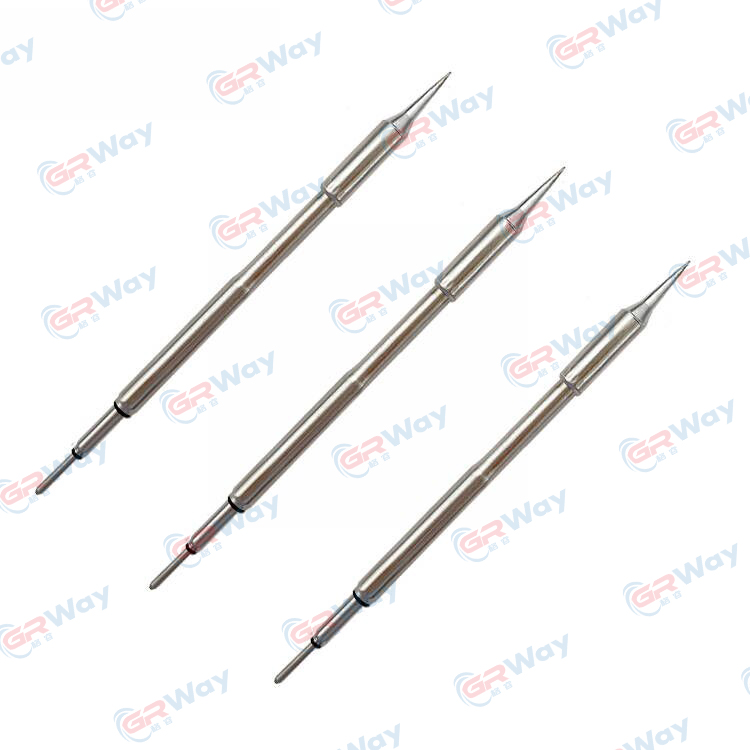

• Combine a geometria da ponta com a junta.Uma ponta que entra em contato com mais área de superfície transfere o calor mais rapidamente, reduzindo o tempo de permanência.
• Limite a limpeza a seco e a limpeza abrasiva.A limpeza excessiva danifica o revestimento e acelera a falha da ponta.
• Proteja os cabos e alivie a tensão.Muitas falhas de aquecedores começam como falhas mecânicas, não térmicas.

Solução de problemas: sintomas, causas, soluções

Quando a qualidade da soldagem cai repentinamente, você deseja um diagnóstico rápido – e não suposições. Aqui estão os caminhos comuns de “sintomas para correção”:

• Sintoma:A solda derrete lentamente em juntas grandes.
  Causa provável:Recuperação inadequada, mau contato da ponta ou tamanho incorreto da ponta.
  Consertar:Use uma geometria de ponta maior, verifique o ajuste perfeito do aquecedor à ponta e confirme se seu controlador não está limitando a potência.
• Sintoma:A ponta oxida rapidamente, a solda não molha.
  Causa provável:Ponto de ajuste excessivo, longo tempo ocioso em alta temperatura ou superfície da ponta contaminada.
  Consertar:Abaixe a temperatura, use o modo de espera/suspensão quando possível, retifique a ponta corretamente e avalie a compatibilidade do fluxo.
• Sintoma:A estação mostra temperatura estável, mas as juntas parecem inconsistentes.
  Causa provável:O sensor não está lendo a temperatura real da ponta sob carga ou há um espaço de ar na interface.
  Consertar:Inspecione o assento do aquecedor, substitua as luvas/retentores desgastados e considere uma montagem com acoplamento de sensor mais próximo.
• Sintoma:O aquecedor falha repetidamente após um breve uso.
  Causa provável:Choque térmico, tensão mecânica ou quebra de isolamento devido a contaminação.
  Consertar:Melhore o manuseio do alívio de tensão, evite resfriamento abrupto (especialmente com fluxo de ar agressivo) e mantenha resíduos de fluxo longe do interior do aquecedor.

Trabalhando com um fabricante para desempenho de aquecimento personalizado

Se você estiver adquirindo aquecedores para uma linha de produtos, fazendo a manutenção de uma frota de ferramentas ou ampliando um processo de produção, os melhores resultados geralmente vêm do tratamento do aquecedor como um componente projetado e não como uma peça sobressalente genérica. Um fabricante competente pode ajudá-lo a definir metas como tempo de aquecimento, comportamento de recuperação, tensão operacional, estilo do sensor, formato do conector e vida útil do ciclo térmico.

Por exemplo,Tecnologia eletrônica Co. da maneira verde de Xiamen, Ltd. pode ser abordado como um parceiro técnico quando sua aplicação precisa de comportamento de aquecimento consistente, tolerâncias de montagem estáveis ​​e desempenho repetível em lotes. O objetivo é simples: garantir que seuElemento de aquecimento de soldagemse comporta da mesma maneira no primeiro e no centésimo dia – para que seu processo permaneça previsível.

Quando você compartilha suas condições reais de uso (ciclo de trabalho, materiais alvo, fluxo de ar, estilo de ponta e juntas de carga máxima), fica muito mais fácil evitar projetos de baixa potência e configurações propensas a excessos que danificam silenciosamente as placas.

Perguntas frequentes

Considerações finais

Um estábuloElemento de aquecimento de soldagemé a diferença entre “sobreviver” e executar um processo em que você pode confiar. Quando o aquecedor é adequado à sua carga de trabalho — e mantido com práticas de pontas sensatas — você reduz o tempo de permanência, reduz as taxas de defeitos e protege os componentes e os operadores contra estresse térmico desnecessário.
